35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ

35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ
35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ 35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ 35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ 35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ 35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ

大画像 :  35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ

商品の詳細:
起源の場所: 中国
ブランド名: BEDE
証明: RoHS
モデル番号: 1-776231-1/1-776164-1
ドキュメント: 1-776231-1 (1).pdf
お支払配送条件:
最小注文数量: 500
価格: 交渉可能
受渡し時間: 量に基づく
支払条件: T/T、ウェスタンユニオン
供給の能力: 1日あたりの3000pcs
詳細製品概要
ピン: 35 Pin シリーズ: アンプシール
メス品番: 1-776164-1 オス品番: 1-776231-1
材料: PBT 温度範囲: -40°C~+125°C
ハイライト:

35ピンの自動車用ECUコネクタ

,

1-776164-1 自動車用 ECU コンネクタ

,

AMP自動車ECUのコネクター

35 ピン自動車コネクタ 776164-1 776231-1 AMP PCBヘッダコネクタ
製品概要

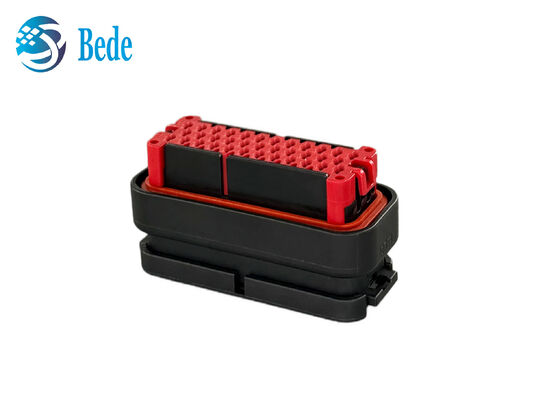

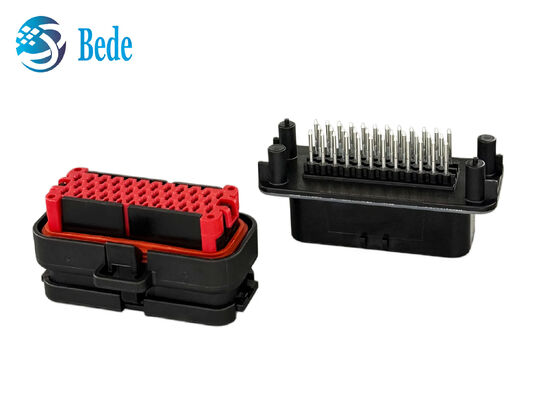

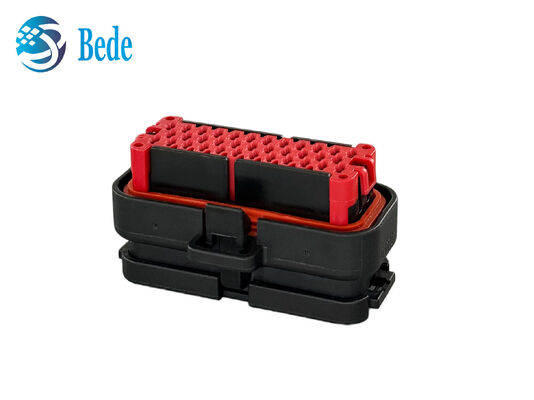

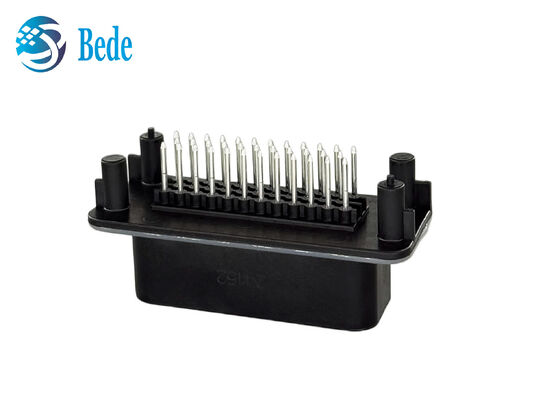

コンパクトなマルチポジション接続を必要とするプロジェクトでは,776164-1と776231-1のペアは実用的なワイヤー・トゥ・ボードソリューションを提供します.両方の部分は,AMPSEALコネクタファミリーの一部であり,35ポジションの4mmのセンターラインを使用します.776164-1はワイヤ側で動作し 776231-1は垂直PCBヘッダーで,ケーブルと回路板の間のマッチング接続を作成します.

密封されたハウジング設計は,湿度,塵,または屋外環境が懸念される機器の接続を保護するのに役立ちます.ブラックハウジングは,正しい交配と安定した組立をサポートするための明確な鍵構造とロックデザインを持っています3列のレイアウトは,スペースをあまり占めずに多くの接続ポイントを提供します.

この製品は, 776164-1 と 776231-1 仕様に基づく代替コンネクタソリューションを探している顧客に適しています.サンプル試験,小規模注文,より大きな生産プロジェクト.

製品仕様
パーツNo 776164-1 / 776231-1 シリーズ アムペール
ポジション 35 列 3
連絡先タイプ ソケット/ピン 接続 ワイヤー・トゥ・ボード
中央線 4mm 密封 密封可能
製品の特徴

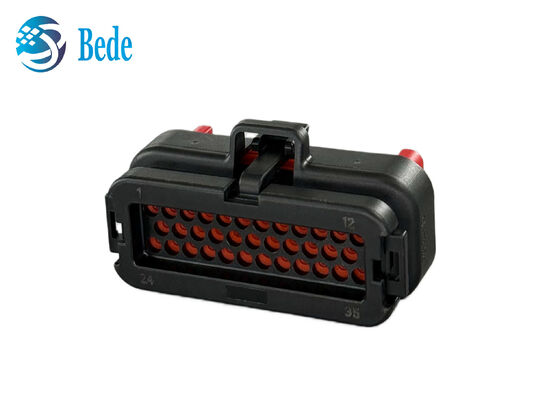

  • 35 位置配置
    3列に配置された35個のコンタクトで,コンネクタは明確でコンパクトなコンタクトレイアウトを提供します. 4mmのセンターラインは端末を均等に隔てています.

  • キー構造をクリアする
    鍵付きのハウジングの詳細は 適切な交配方向を設定し 間違った組み立ての可能性を減らすのに役立ちます

  • 安全なロック設計
    組み込みロック構造は,配合後,接続部品を保持し,安定した接続をサポートします.

  • 異なる接触設計
    776164-1ではソケットコンタクトが使用され,776231-1ではピンコンタクトが使用されている.それらのマッチングコンタクトデザインは完全なコネクタペアを形成する.

  • ソケットとピンコンタクト設計
    776164-1はソケットコンタクトを使用し,776231-1はピンコンタクトを使用している.この2つのデザインはワイヤーとPCB接続のためのマッチング接続システムを形成する.


35 ピン自動車用コネクタ 776164-1 776231-1 ECU AMPSEAL 4mm PCBヘッダコネクタ

申請
  • トラックとバスの設備
    トラックやバスの電気システムは,複数の電源または信号線がコンパクトなレイアウトで接続する必要がある場合,このコネクタペアを使用することができます.

  • 建設機械
    掘削機,積載機,掘削機,その他の重い機器の内側には,制御ボックスと関連電気システムが装着されています

  • 産業用制御装置
    制御パネル,制御モジュール,および産業機器内では,35ポジションの設計が電源と信号接続をサポートします.

  • 農業用機械
    トラクター,農機,フォークリフト,および電子制御装置を備えた他の機器には,このコネクタペアを配線システムに組み込むことができます.

よくある質問
  1. 776164-1 と 776231-1 は 何のために使用されますか?
    A: ワイヤル・トゥ・ボードとワイヤル・トゥ・デバイスの接続のためのマッチングコネクタペアを形成する. 776164-1はワイヤルサイドハウジングで,776231-1は垂直PCBヘッダーです.

  2. 接続器のホイジングにどんな材料が使われますか?
    A: 箱はPBTで作られ,黒色で提供されています.

  3. 776164-1と 776231-1を別々に注文できますか?
    A: はい. 2つのモデルは別々に注文できます. 入手可能な量と注文詳細については,ご連絡ください.

  4. 大きい注文の前にサンプルを注文できますか?
    A: はい. 大きい生産注文の前に製品チェックと組立テストのためにサンプルを用意できます.

  5. 生産中に製品の品質をどのようにコントロールしますか.
    A: 生産 の 異なる 段階 で 製品 を 調べ て い ます.主な 点 は,製品 の サイズ,形状,材料,外観,部品 の 詳細 です.

  6. どの支払い方法が受け入れられますか.
    A:通常はT/TとWestern Unionを受け入れており,注文に応じて他の支払い方法も検討できます.
