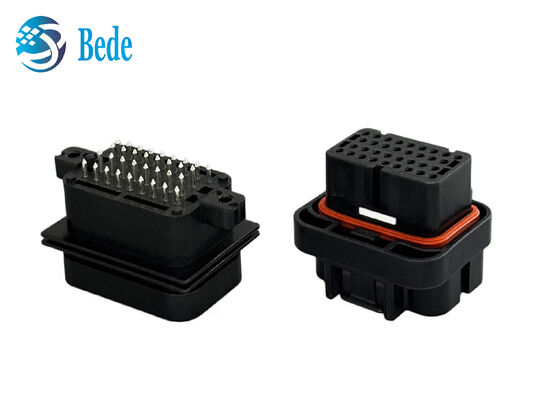

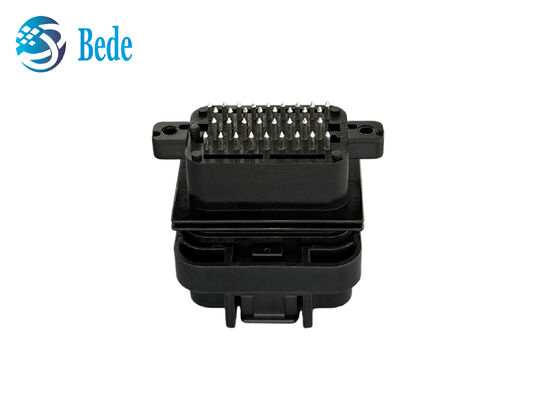

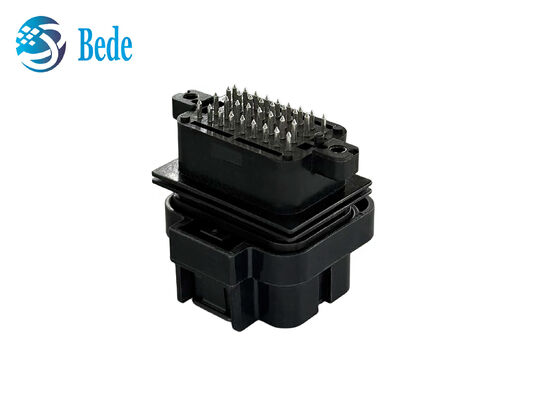

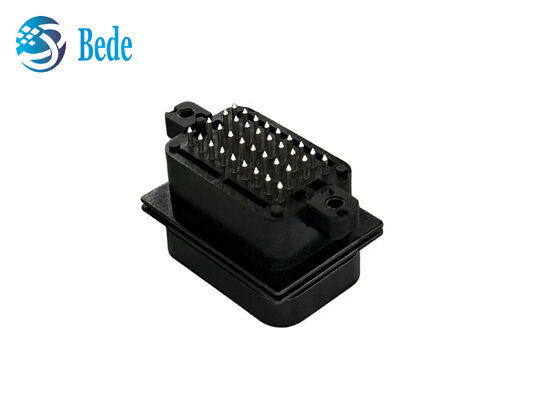

34ピン自動車用ECUコネクタ防水プラグ＆ソケット TE 4-1437290-0 および 2-6447232-3 互換

説明

この34ピン自動車ECUコネクタは、車両の電子制御システムにおける安定した電気接続のために設計されています。SUPERSEAL 1.0コネクタ形式をベースに、コンパクトな34ポジションレイアウトと、保護と接続の安定性が重要な自動車用途向けの密閉構造を備えています。コネクタハウジングは自動車グレードのエンジニアリングプラスチック製で、シーリングシステムは接続部を水、ほこり、その他の外部汚染物質から保護します。防水設計により、振動、湿気、温度変化などの一般的な自動車環境で安定した性能を維持します。コネクタセットには、ワイヤー側およびPCB側のアプリケーション用のメスおよびオスコンポーネントが含まれており、確実な機械的嵌合と信頼性の高い電気的接続を提供します。TE 4-1437290-0および2-6447232-3の互換性のある代替品として設計されており、自動車用ワイヤーハーネス、ECUモジュール、センサー、照明システム、その他の電子制御機器に適しています。

仕様

製品の特徴

• 自動車グレードのエンジニアリングプラスチック製で、密閉されたハウジング構造を備え、車両の電子システムに実用的なソリューションを提供します。

• シーリング構造は、水、ほこり、その他の汚染物質の侵入を低減し、コネクタを湿った、露出した自動車環境に適したものにします。

• 34ポジション、4列の構成は、コンパクトなコネクタボディに複数の接続ポイントを提供し、ECUおよびその他の電子制御システムの配線要件を満たすのに役立ちます。

• キー付き構造と統合されたロック機能は、正しい嵌合をガイドし、車両の操作中にコネクタをしっかりと固定するのに役立ちます。

• TE 4-1437290-0および2-6447232-3の互換性のある代替品として設計されており、互換性のある自動車用コネクタアセンブリの交換または開発に実用的なオプションを提供します。

• ワイヤー側コネクタは標準的な圧着プロセスをサポートし、PCB側ヘッダーはスルーホールはんだ付け用に設計されており、効率的なワイヤーハーネスおよびPCBアセンブリをサポートします。

アプリケーション

• 自動車用ワイヤーハーネス
  車両ケーブルと電子モジュール間の安全で密閉された接続を必要とするワイヤーハーネスアセンブリに適しています。

• 車両センサー
  センサーをECUおよび制御モジュールに接続するために使用でき、自動車用電子システムでの安定した信号伝送をサポートします。

• ボディ制御システム
  照明、ドア制御、電源管理、およびマルチポジション接続を必要とするその他の車両制御機能などのボディエレクトロニクスに適しています。

• 自動車用照明システム
  制御モジュールおよびワイヤーハーネスインターフェースを含む、車両照明アセンブリの接続ポイント用に設計されています。

• 産業用・オフロード車
  密閉設計は、トラック、農業機械、建設車両、その他の移動機器で使用される電子制御機器にも考慮できます。

1. ステップ1—コンポーネントの確認
   組み立て前に、コネクタハウジング、PCBヘッダー、端子、ワイヤー、シール、シーリングプラグを確認してください。すべての部品が清潔で乾燥しており、目に見える損傷がないことを確認してください。

2. ステップ2—ワイヤーの準備
   アプリケーションの要件に応じて適切な端子とワイヤーを選択してください。導体または絶縁体を損傷しないように注意してワイヤーを剥いてください。適切な圧着工具を使用して、端子をワイヤーにしっかりと取り付けます。

3. ステップ3—端子の挿入
   圧着された各端子を、コネクタハウジングの後ろから正しいキャビティに挿入します。ロック機能がかかるまで端子を押し込みます。ワイヤーを軽く引っ張って、端子が正しく保持されていることを確認します。

4. ステップ4—シーリングコンポーネントの確認
   ワイヤーシールが正しく配置され、取り付けられていることを確認してください。未使用のキャビティには、適切なシーリングプラグを取り付けて、密閉構造を維持し、水や汚染物質の侵入を減らします。

5. ステップ5—PCBヘッダーの取り付け
   PCBレイアウトに従ってPCBヘッダーを垂直に配置します。参照コネクタはスルーホールはんだ終端方法を使用します。はんだ付け後、接合部を検査して、適切な電気的接続と機械的安定性を確認します。

6. ステップ6—コネクタの嵌合
   嵌合する前に、ワイヤー側コネクタとPCBヘッダーのキー付き特徴を合わせます。ロック機構が完全に係合するまで、両方の部品を均等に押し込みます。部品が正しく位置合わせされていない場合は、無理にコネクタを差し込まないでください。

7. ステップ7—最終確認の実施
   完成したアセンブリを、端子の位置、確実なロック、ワイヤーの保持、および目に見える損傷がないか検査します。車両または電子モジュールに取り付ける前に、コネクタが完全に差し込まれていることを確認します。
   組み立てに関する注意
   コネクタの設計およびワイヤー仕様に適合する端子、シール、シーリングプラグ、および圧着工具を使用してください。量産の場合、実際の材料、機器、製造プロセスに応じて、圧着条件、はんだ付けパラメータ、および組み立て手順を確認する必要があります。

    よくある質問

1. 4-1437290-0と2-6447232-3は対応するコネクタペアですか？

   A:はい。これらはコネクタシステムのワイヤー側およびPCB側メスおよびオスコンポーネントを表します。

2. 量産前にサンプルを提供してもらえますか？

   A:はい。より大きな生産注文を行う前に、寸法検査、嵌合テスト、組み立て評価、およびアプリケーション検証のためのサンプルを提供できます。

3. このコネクタの典型的なリードタイムはどのくらいですか？

   A:リードタイムは、注文数量、製品構成、および生産要件によって異なります。標準注文の場合、特定の注文詳細を確認した後、推定納期を確認します。

4. コネクタをカスタマイズできますか？

   A:コネクタ構成、ハウジング設計、端子配置、ワイヤーアセンブリ、およびパッケージングを含む、アプリケーション要件に基づいたカスタマイズオプションについて話し合うことができます。

5. このコネクタが私のアプリケーションに適していることをどのように確認できますか？

   A:必要なピン数、対応するコネクタまたは参照部品番号、ワイヤーサイズ、取り付け方法、環境条件、およびアプリケーションの詳細を提供してください。その後、当社のチームがコネクタ構成と互換性を確認するお手伝いをします。
