1-776087-1 23ピン 直角自動車用コネクタ PCBヘッダー交換

説明

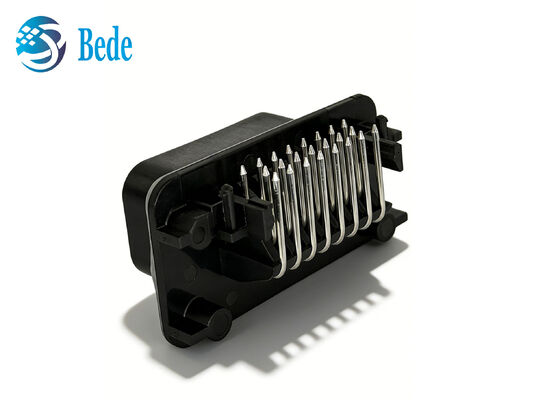

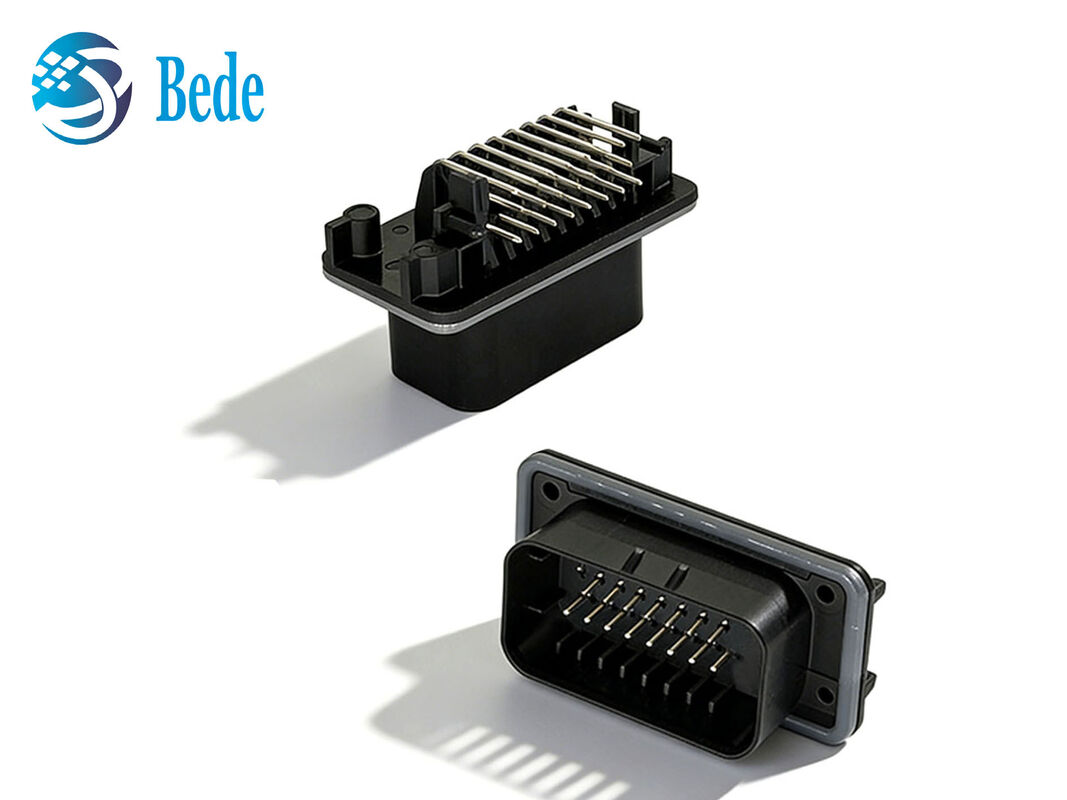

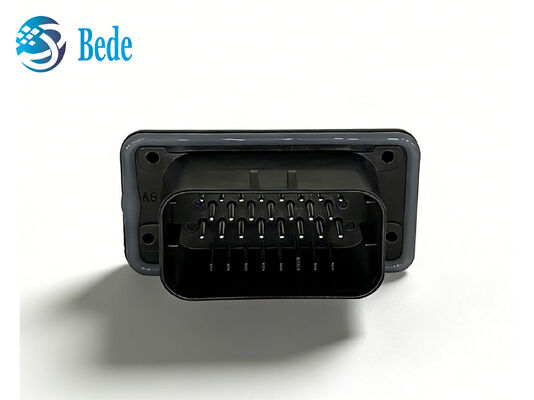

1-776087-1 23ピン 直角自動車用PCBコネクタは、自動車の電子アセンブリおよび車両の電気システム向けに設計されたコンパクトなワイヤー対基板ソリューションです。23ポジション、3列構成で、4mmの中心線間隔を備えており、比較的コンパクトなPCBレイアウト内で複数の接続ポイントを提供します。直角設計により、対応するハーネスを側面から接続できるため、PCBスペースとコネクタの向きを慎重に検討する必要がある用途に適しています。

このコネクタはスルーホールPCB実装用に設計されており、過酷な動作環境での追加保護を提供するために密閉ハウジングを使用しています。金メッキされたコンタクトは安定した電気接続をサポートし、一貫した接触性能の維持に役立ちます。一般的な用途には、自動車用制御モジュール、PCBアセンブリ、車両配線システム、電子機器が含まれます。

仕様

製品の特徴

• 23ピン、3列構成
  3列レイアウトで23の接続ポジションを提供し、マルチサーキット自動車用PCBアセンブリに適しています。

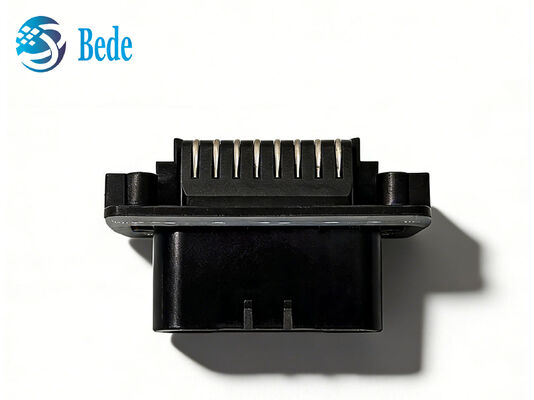

• 直角PCB取り付け
  90度の取り付け方向により、対応するハーネスを側面からアプローチでき、限られたPCBスペースでのコネクタルーティングの改善に役立ちます。

• スルーホールはんだ終端
  スルーホールPCB実装用に設計されており、コネクタと回路基板間の確実なはんだ接続を提供します。

• 4mmコンタクトピッチ
  4mmの中心線間隔は、コンタクト間の定義された間隔を提供し、構造化されたPCB接続レイアウトをサポートします。

用途

1. 自動車用電子制御ユニット（ECU）
   複数の電源および信号接続を回路基板と車両配線ハーネス間で必要とするPCBベースの制御モジュールに適しています。

2. 車両電気システム
   整理されたハーネスルーティングのために、基板実装型の直角接続が必要な車両電気アセンブリで使用できます。

3. ボディコントロールエレクトロニクス
   1つのPCB接続インターフェース内に複数の信号および電源回路を組み合わせる車両ボディエレクトロニクスおよび制御モジュールに適用できます。

4. 自動車用配線ハーネスシステム
   ワイヤー対基板構成は、車両配線ハーネスとPCB実装電子モジュール間の実用的なインターフェースを提供します。

5. 産業用電子機器
   密閉された直角基板接続が必要な産業用制御機器および電子アセンブリでも、このコネクタ形式を検討できます。
