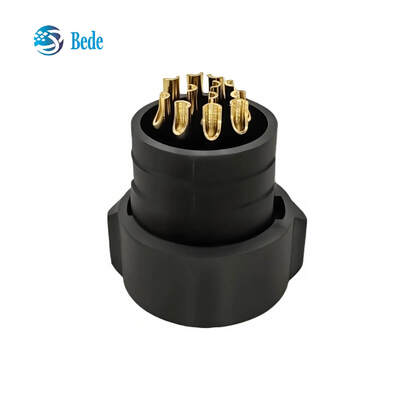

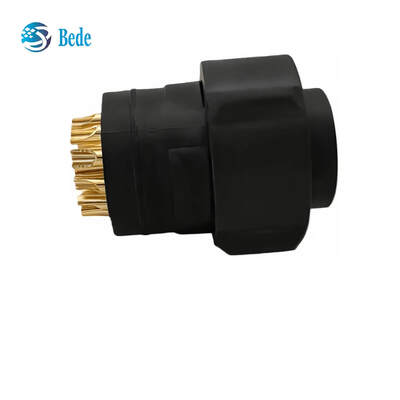

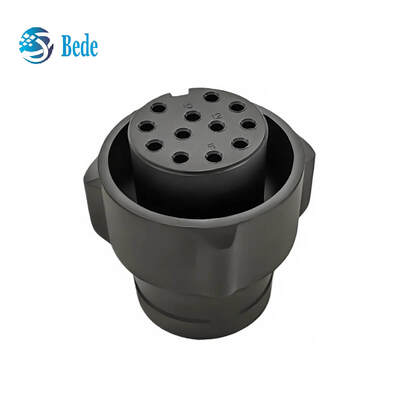

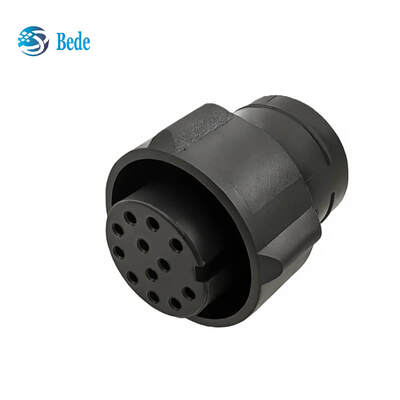

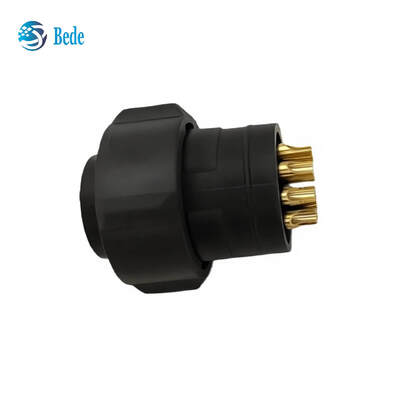

IMC26-2212X 丸型コネクタ、12ピン丸型オスコネクタ、スナップオン設計

説明:

IMC26-2212X 丸型コネクタは、さまざまな電気機器やケーブル接続に適しています。

12ピンの丸型オスプラグ、簡単な取り付けのためのスナップフィット設計が特徴です。

V0耐火性のPA66素材を使用し、高い安全性能を備えています。

IMC26-2212X コネクタの主な機能

    IMC26-2212X は、DEUTSCH-TE Connectivity製の12ピン丸型産業用コネクタです。

    IMC 200シリーズ ケーブル取り付けプラグに属します。

    その主な機能は、産業用途における電気的接続と保護であり、具体的には次のように分類されます。

I. 主な電気的接続機能

1. マルチチャネル信号/電力伝送：12個の金メッキ接点を備え、複数の電気信号または低電力電力を同時に伝送でき、産業機器におけるマルチ回路システムの統合接続ニーズに対応します。

           自動制御やセンサーネットワークなどのシナリオにおける信号の相互作用に適応します。

2. 低損失導電性：金メッキ接点は優れた導電性と耐酸化性を持ち、接触抵抗を効果的に低減し、伝送中の信号損失と干渉を最小限に抑え、データと電力伝送の安定性を確保します。

II. 物理的保護機能

1. 環境シール：専用のアクセサリを使用することで、IP67保護等級を実現できます。

    屋外、湿気の多い、ほこりの多い産業環境に適しています。

2. 極限環境耐性：ハウジングはPA66素材でできており、-55℃から+175℃の広い温度範囲に耐えます。

3. 機械的保護：バヨネットタイプの結合構造により、迅速な挿入と取り外しが可能であり、緩みを防ぐ安全な機械的接続を提供します。

III. 取り付けと適合機能

1. ケーブル取り付け適合：ケーブル取り付け設計を採用し、産業用ケーブルとの直接終端を可能にします。

    圧着端子技術により、組み立てプロセスが簡素化されます。

2. シリーズ互換性：IMC 200シリーズに属し、同じシリーズのソケットおよびアクセサリとの標準化されたマッチングを可能にします。

    産業機器のモジュール設計と交換のニーズに対応します。
