商品の詳細:
お支払配送条件:
|
| 接点材質: | 金は銅板を | 圧縮機タイプ: | 溶接 |
|---|---|---|---|
| コネクタ: | FQ24 プラグとソケット | Retedの電圧: | 500V |
| 適用温度: | -55°C ~ +105°C | インストール: | 迅速なセットアップ |
| 材料: | 亜鉛合金 青銅 シリコン 泥棒 | 防水: | IP67 |
| ピン: | 4 5 6 8 10 19 26 | 色: | 濃い緑 |
| ハイライト: | ip67円コネクター,防水円コネクター,26ピンの円形接続器 |
||

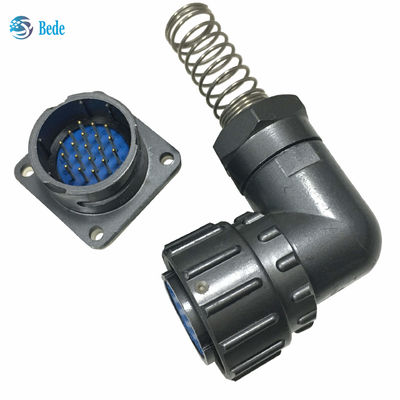

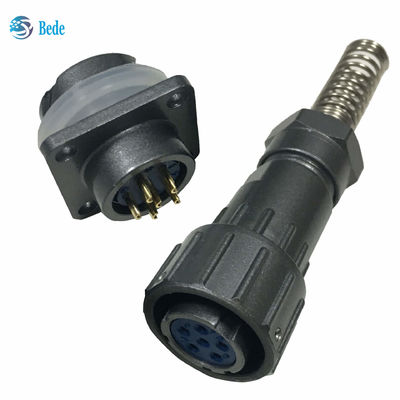

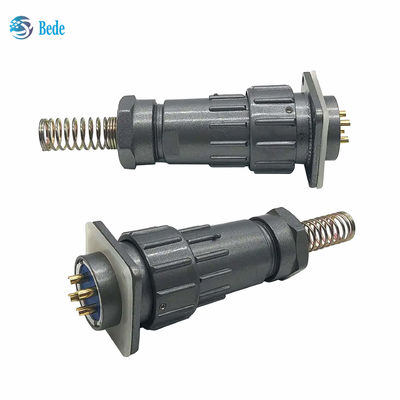

FQ 24シリーズ 防水 IP67 丸型コネクタ 4 5 6 8 10 19 24ピン
FQコネクタの簡単な紹介
FQシリーズ防水丸型電気コネクタは、DZ4Q/RE008-84規格に準拠しており、高信頼性のリスケージ型、高度な構造、高い信頼性を採用しています。
低接触抵抗、耐振動、耐衝撃、強力なシーリング、プラグシート接続が速いなどの特徴があり、使いやすく、操作が簡単で、さまざまな電子機器間の電気接続に広く使用されています。
| 部品名 | 材料 |
| コンタクトピン | 金メッキ真鍮 |
| シェル | カラー塗装亜鉛合金 |
| ワイヤケージ | ステンレス鋼スプリング |
| シーリング材 | シリコーンゴム |
ピンの分布と定格電流
FQ 24シリーズコネクタは、4、5、6、8、10、19、26ピンで利用できます。以下の図に従って、定格電流を確認できます。

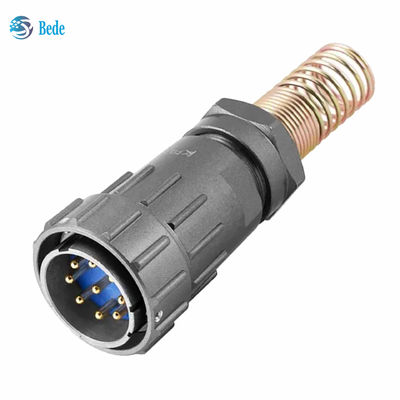

FQ 24ストレートワイヤスプリングプラグのサイズ

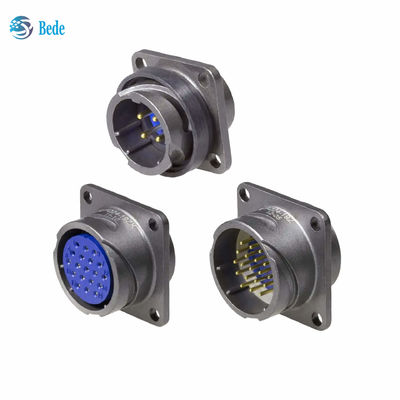

FQ 24角フランジ付きケーブルレセプタクル のサイズと切り抜き直径
FQ 24角フランジ付きケーブルレセプタクルのサイズ
FQ 24ライトアングルワイヤスプリングプラグのサイズ
技術的特性
温度: -55℃～+105℃
相対湿度: 40℃で98±3%
振動: 10-2000HZ、150m/s2
衝撃: 500m/s2
大気圧: 1 KPa
抵抗: 0.1MΩ以上
耐久性: 500サイクル
FQコネクタ工業用丸型シリーズ
|
露出 直径 |
電流 | 電圧（≦40HZ） |
露出 抵抗 |
|
| 0.8mm | 2A |
コンタクト間隔 ≧3.5mm |
コンタクト間隔 2.8mm |
0.01Ω |
| 1.0mm | 3A | 0.005Ω | ||
| 1.5mm | 10A | 500V | 40V | 0.0025Ω |
| 2.5mm | 15A | 0.001Ω | ||
お問い合わせと購入方法
下の写真のようにコードと数量をお知らせください。最高の価格とサービスを提供します。
