商品の詳細:
お支払配送条件:
|
| シェルベース材料: | アルミニウム合金 | 接続方法: | ねじ接続・ストレート挿入 |
|---|---|---|---|
| コネクタ: | ケーブルプラグ/パネルソケット | 接触材料:: | 銀メッキ / 金メッキ |
| 断熱パネル: | グラスファイバー/ベークライト | 絶縁抵抗: | ≥1000mΩ |
| 接触抵抗: | ≤ 5mQ | 機械生命:: | 500回 |
| 温度範囲: | -60～200° | 動作電圧：: | 400ボルト |
| 動作中：: | 5～40A | ピンコード: | PC-4 / PC-7 / PC-10 / PC-19 / PC-32 / PC-50 |
| ハイライト: | Russian Standard MIL circular connectors,MIL circular connectors with tail,PC Series MIL connector socket |
||

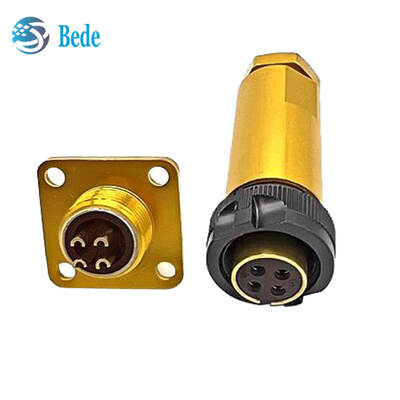

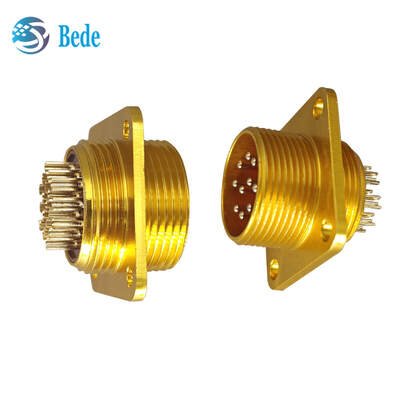

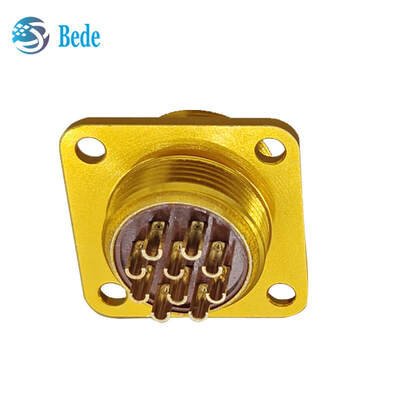

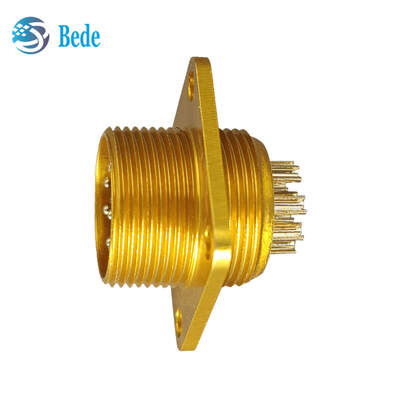

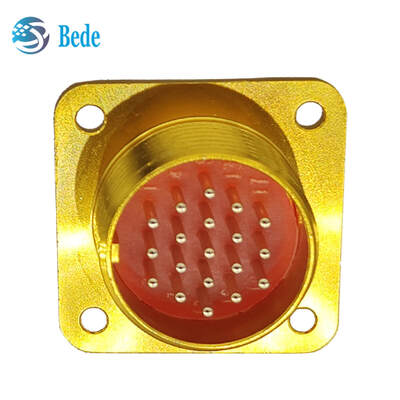

ロシア標準PCシリーズ MIL円形接続器 ケーブルプラグ 尾とソケット
PCシリーズコネクタとは
PCシリーズは,無線および電気機器の電気接続に使用される.ケーブルプラグは,スレッド付き接続ナッツを通じてデバイスのソケットに接続される.2つのデバイスは,また,それぞれのデバイスにインストールされているプラグとソケットを通じて直接接続することができます (ボット). コンパクトで,軽量アルミのハウジングを備えており,信頼性の高い電気接続を提供し,使用が簡単です.このシリーズは,密閉式および密閉式の両方で利用できます.ストックとソケットで,それぞれ尾用アクセサリーで提供される..ソケットにはピンがあり,プラグにはジャックがあります.現在,4ピン,7ピン,10ピン,19ピン,32ピン,50ピンを含むさまざまな仕様で利用可能であり,ロシアPC-4に対応しています.PC-7PC-10,PC-19,PC-32,PC-50のコネクタを
ドングアンのBEDE模具およびプラスチック製品株式会社では,PCシリーズコネクタのカラーカスタマイズをサポートしています.現在利用可能なカラーには標準金,ライトゴールド,オリーブグリーン,ダークブラック,そして銀.
PC シリーズのサイズケーブルプラグ
| ピン | D | d | L について |
| PC4 | 8 | 6 | 36 |
|
PC7 |
10 | 8 | 38 |
| PC10 | 12 | 9 | 41 |
| PC19 | 15.5 | 11 | 43 |
| PC 32 | 19.5 | 13 | 45 |
| PC 50 | 24 | 16 | 48 |
PCシリーズのサイズ 尾のないソケット
| ピン | A について | B について | C について | D&M | E について | F について | L について | L1 | M について |
| PC4 | 16.5 | 11.8 | 2.2 | M10X0を75 | 4.5 | 1.4 | 13 | 16 | M10X0を75 |
| PC7 | 18 | 13.2 | 2.2 | M12X0 だった75 | 4.5 | 1.4 | 13 | 16 | M12X0 だった75 |
| PC10 | 20 | 15 | 2.2 | M14X0を75 | 4.5 | 1.4 | 13 | 16 | M14X0を75 |
| PC19 | 24 | 18 | 2.2 | M18X1だ0 | 4.5 | 1.4 | 13 | 16 | M18X1だ0 |
| PC32 | 28 | 21.5 | 2.7 | M22X 1 / 075 | 4.5 | 1.8 | 13.3 | 16.3 | M22X 1 / 075 |
| PC50 | 32 | 26 | 3.2 | M27X 1 / 075 | 4.5 | 2.0 | 13 | 16.5 | M27X 1 / 075 |
PCコネクタの挿入配置
購入方法
詳細な価格表は,コードと数値をお伝えください.コードのルールは以下の通りです.
