商品の詳細:
お支払配送条件:
|
| 単重: | 135g | ピン: | 6 |
|---|---|---|---|
| 定格電流: | 5/25A | 定格電圧: | 500V |
| 適用温度: | -50~+85°C | 絶縁抵抗: | 2000MΩ |
| ハイライト: | WS20 6ピン丸型コネクタ,WS20 丸型電源コネクタ,6ピン航空ドッキングコネクタ |
||
WS20 6ピンの円形接続ケーブルからケーブル航空接続 ドッキング接続

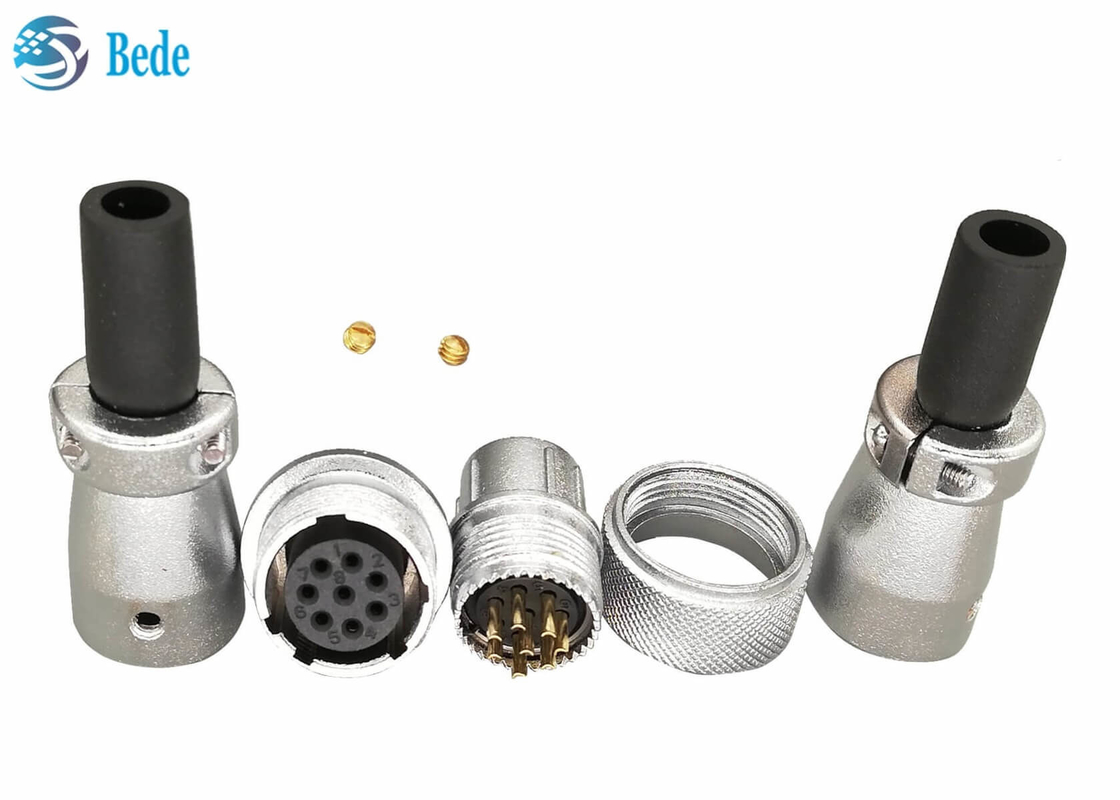

構造
1. ゴムケーブルの保護袖を持つ男性コネクタのハウジング,ハウジング材料はクロム付亜鉛合金です
2. 男性コネクタ,ハウジング材料は,クロム塗装亜鉛合金,コンタクトピンは,黄金塗装と青銅です
3結合後,雄と雌を固定するナッツ

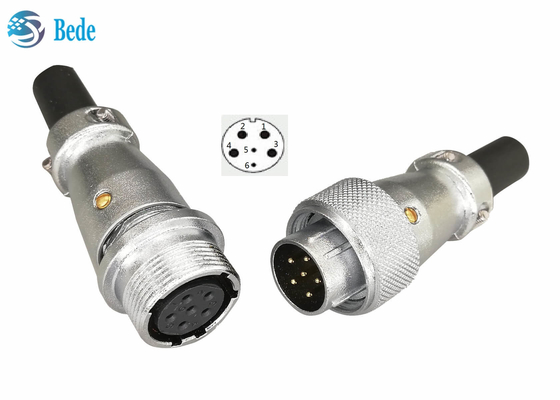

4. 女性コネクタ,ピンの位置は,写真のように,1 2 3 4ピンの電流25A,ワイヤ計11AWG,接触抵抗1mΩ/ピン,5 6ピンの電流5A,ワイヤ計18AWG,接触抵抗5mΩ/ピン
5女性のコネクタの袖,素材はクロム金合金
6. ガムケーブルの保護袖を持つ女性コネクタのハウジング,ハウジング材料はクロム付亜鉛合金です
7コネクタを固定するための銅ナッツ
製品サイズ
女性接続器: ΦD=M22 L=52mm Φdmax=11.6mm
男性コネクタ: ΦD=25.8mm L=49.5mm Φdmax=11.6mm
同様の製品
このページは,販売もWS20,WS16,WS24,WS28について,シリーズもパネルマウントモード,スクエアフレンズモードを含む,あなたが興味がある場合は,私達に連絡してください.
