商品の詳細:
お支払配送条件:
|
| 定格電流: | 5A | Retedの電圧: | 400V |
|---|---|---|---|
| 重さ: | 0.105kg | 適用温度: | -40~+80℃ |
| 絶縁抵抗: | 2000MΩ | 接触抵抗: | 0.005Ω |
| 適用されるワイヤ: | 18AWG | 接点材質: | 金色のメッキ付きの真鍮 |
| ハイライト: | WS20 丸型コネクタ,400V 5A 丸型コネクタ,400V 12 ピン丸型コネクタ |
||

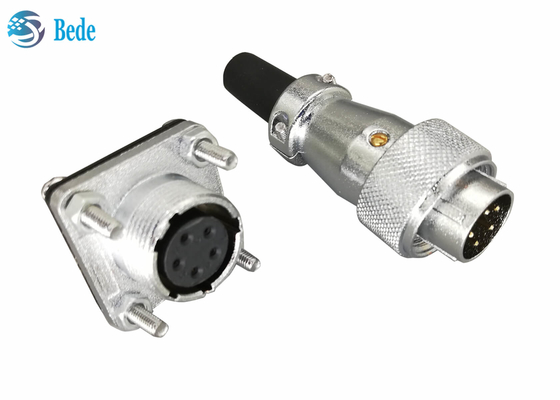

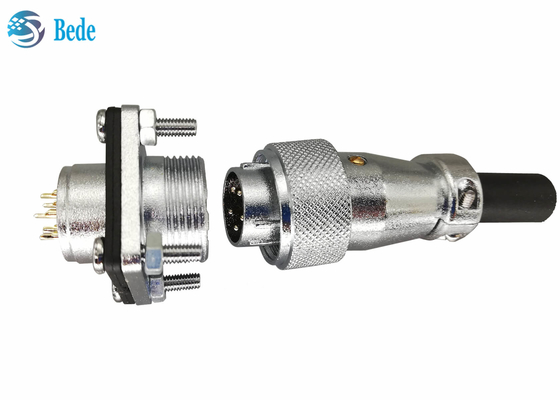

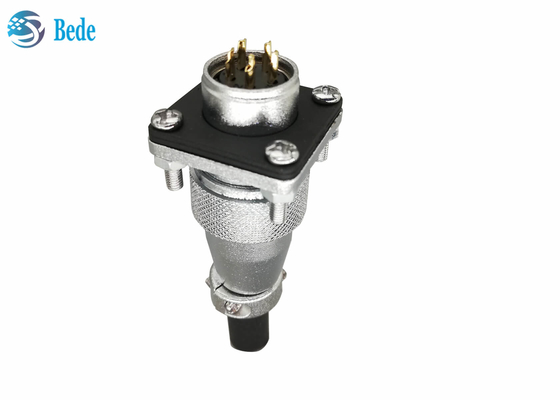

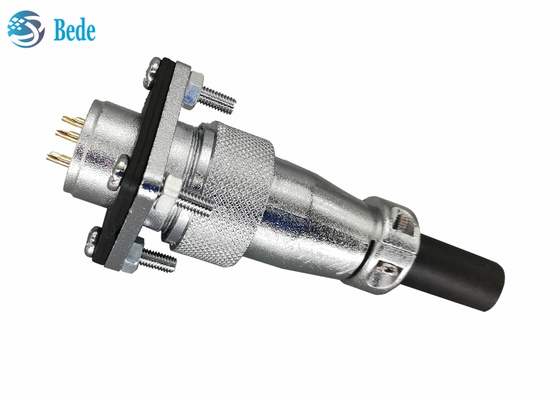

WS20 丸型コネクタ、角フランジと防塵カバー付き 5 6 7 8 ピン 500V 10A
製品の説明
亜鉛合金ハウジング、PPSプラスチック絶縁体、金メッキ銅コンタクトピンを備えた軍用グレードのコネクタです。パネル取り付けタイプで、配線方法は溶接です。パネルには20.5mmの取り付け穴と4つの2.3mmフランジ取り付け穴を確保する必要があります。この丸型コネクタは、-40〜+85℃の環境に適しており、ケーブル径6mm、11AWGに適しており、軍事産業、ナビゲーション、航空、石油探査、産業用制御などの分野で広く使用されています。
2〜10、12、14ピンが在庫にあります。デフォルトの配送は下の写真のAモデルです。Bモデルが必要な場合は、お問い合わせください。
製品サイズ
配線端： ΦD=25.8mm L=49.5mm Φdmax=11.6mm
パネル取り付け端と取り付け穴：
| Φd1 | D | L | L1 | L2 | B | Φd | b | Φ |
| M20 | M22 | 14mm | 28mm | 23mm | 22mm | 20.5mm | 22mm | 3.2mm |
電気データ
| ピン |
定格 電流 |
定格 電圧 |
耐 電圧 |
接触 抵抗 |
接触 穴 |
ワイヤ サイズ |
| 9 / 10 / 12 / 14 | 5A | 400V | AC1200V*1分 | 0.005Ω | Φ1.5 | 18AWG |
類似製品
このページはWS20についてです。WS16、WS24、WS28も販売しており、このシリーズにはパネルマウントモード、角フランジモードも含まれています。ご興味のある方はお気軽にお問い合わせください。
