商品の詳細:
お支払配送条件:
|
| 評価される流れ: | 10A | Retedの電圧: | 500V |
|---|---|---|---|
| 重量: | 0.105kg | 適当な温度: | -40~+85℃ |
| 絶縁抵抗: | 2000MΩ | 接触抵抗: | 2.5mΩ |
| ハイライト: | WS20 8ピン円コネクター,5つのピン円コネクター500V,7つのピン円コネクター10A |
||

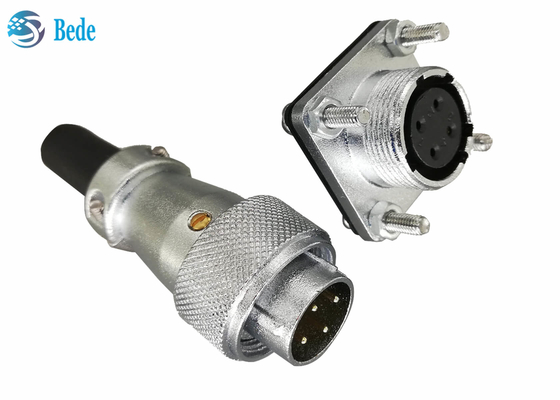

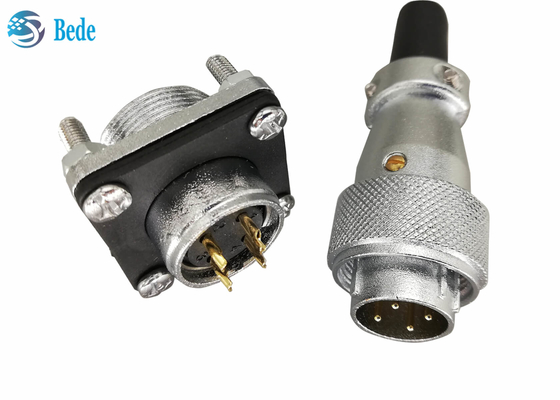

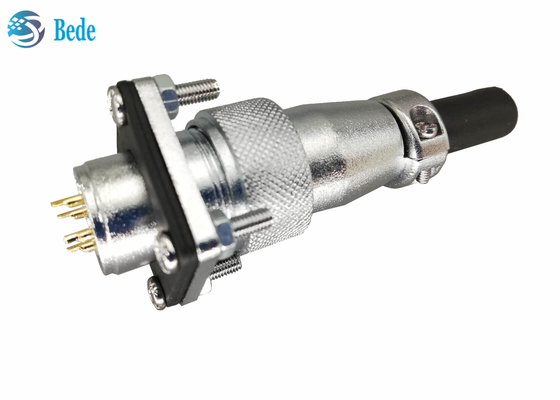

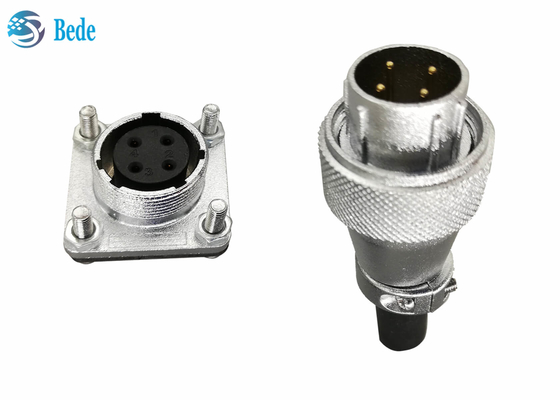

正方形のフランジおよびが付いているWS20円コネクターは5 6 7 8 Pin 500V 10Aをカバー
製品の説明
亜鉛合金ハウジング、PPSのプラスチック絶縁体および金張りの銅の接触ピンが付いている軍質のコネクター。そのパネル取り付けのタイプは、ワイヤーで縛る方法、20.5mmの取り付け穴溶接して4つのPC 2.3mmのフランジの取り付け穴はパネルで確保されるべきである。 -40~+85℃の環境のために適した、軍の企業、運行、航空、石油探検、産業制御および他の分野で広く利用されたこの円コネクター。
速い細部
プロダクト サイズ
端をワイヤーで縛ること: ΦD=25.8mm L=49.5mm Φdmax =11.6mm
パネル取り付けの端: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
電気データ
| ピン | 評価される流れ | 評価される電圧 | 抵抗電圧 | 接触抵抗 | 接触の穴 | ワイヤー サイズ |
| 5ピン | 10A | 500V | AC1500V*1min | 0.0025Ω | 5*Φ1.5 | 14AWG |
| 6ピン |
5A 25A |
500V | AC1500V*1min |
0.005Ω 0.001Ω |
2*Φ1.0 4*Φ2.5 |
18AWG 11AWG |
| 7ピン | 10A | 500V | AC1500V*1min | 0.0025Ω | 7*Φ1.5 | 14AWG |
| 8ピン | 10A | 500V | AC1500V*1min | 0.0025Ω | 8*Φ1.5 | 14AWG |
