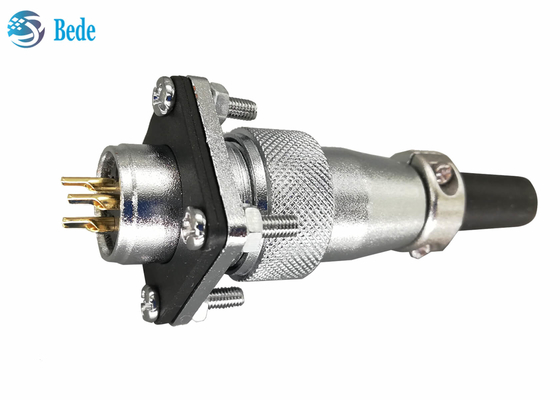

正方形フランジと防塵カバー WS20 丸型コネクタ 2 3 4 ピン 500V 25A

WS20 角フランジと防塵カバー付き丸型コネクタ 2 3 4 ピン 500V 25A

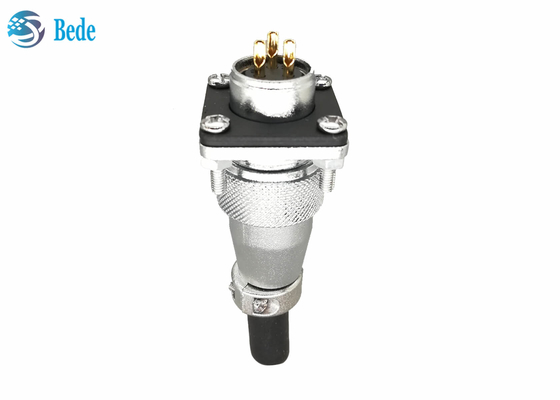

製品構造

  ​1. ゴムパッドと防塵カバー、下の図に示すように2つのモデルがあり、必要に応じて防塵カバーの有無を選択できます

  2. パネル取り付け端ハウジング、亜鉛合金クロムメッキ,

  3. 配線端ハウジング、亜鉛合金クロムメッキ,

  4. ナット、亜鉛合金クロムメッキ、接続後にオスコネクタとメスコネクタを固定するために使用

  5. ネジ、ワッシャー、ナット、ステンレス鋼材、パネル取り付け用

  6. ワイヤー用ハウジング、亜鉛合金クロムメッキ,

  7. ケーブル保護カバー、ゴム素材,

  8. 絶縁体、PPSエンジニアリングプラスチック

  9. コンタクトピン、真鍮材金メッキ

クイック詳細

• ピン: 2 3 4
• 適用温度: -40℃ ~ +75℃
• 適用ワイヤー: 11AWG
• 抜き差し回数: ≥500

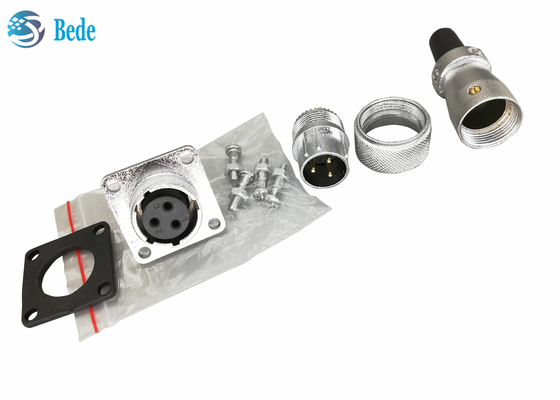

• デフォルトの納品は下の写真のAモデルです。Bモデルが必要な場合は、お問い合わせください

製品サイズ

   配線端:  ΦD=25.8mm     L=49.5mm        Φd_max=11.6mm

   パネル取り付け端: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

                                     B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

電気データ
