| 適用温度: | -50℃～+70℃ | 定格電流: | 5A |
|---|---|---|---|
| 定格電圧: | 400V | ワイヤリングタイプ: | 溶接 |
| 適用されるワイヤ: | 18AWG | 線径: | 6mm |
| ハイライト: | WS16 10ピン回形接続器,PVC 9ピンの円形接続器,粉塵カバー 10ピン円接頭 |
||

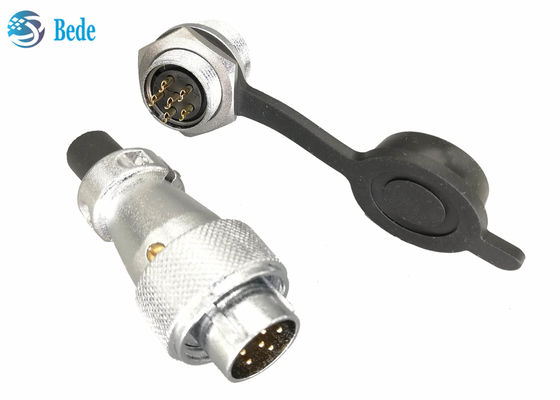

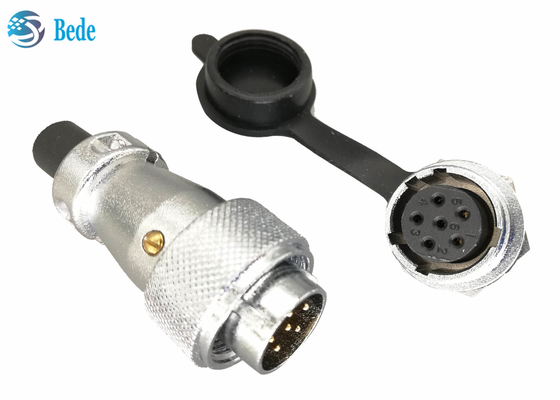

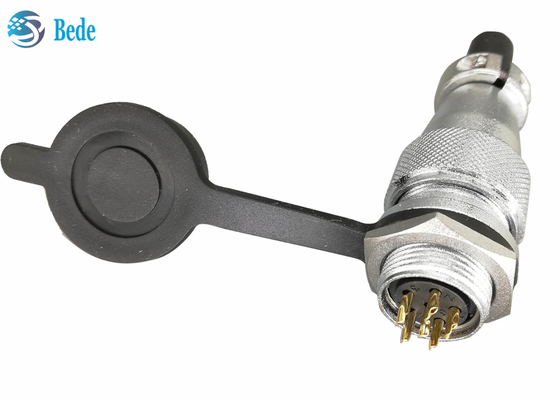

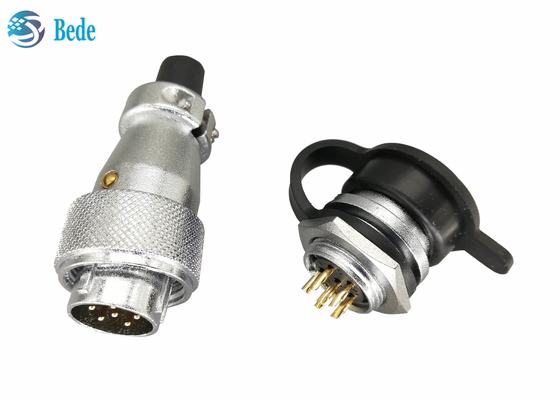

WS16 ダストカバー付き丸型コネクタ パネル取り付けコネクタ 8 9 10ピン
製品の説明
製品サイズ
配線端：
| ΦD | L | Φd 最大 |
| 21mm | 44.8mm | 10mm |
パネル取り付け端：
| d | D | L | L1 | L2 | C最大 | B |
| M16 | M18 | 9.7mm | 26mm | 22mm | 5mm | 21mm |
取り付け穴： Φd=16mm h=15.4mm
注意
デフォルトでは、配線端はオスコネクタ、パネル取り付け端はメスコネクタです。以下の図Aタイプのように、Bタイプが必要な場合は、お気軽にお問い合わせください
電気データ
| ピン | 定格電流 | 定格電圧 | 耐電圧 | 動作電圧 | 電線断面積（AWG） |
| 8ピン | 5アンペア | 400V | 1200ボルト | 400V | 18 |
| 9ピン | 5アンペア | 400V | 1200ボルト | 400V | 18 |
| 10ピン | 5アンペア | 400V | 1200ボルト | 400V | 18 |
類似製品
このページでは、WS16、WS20、WS24、WS28も販売しています。 このシリーズには、ワイヤードッキングモード、角フランジモードも含まれています。ご興味のある方はお気軽にお問い合わせください
