商品の詳細:
お支払配送条件:
|
| ハウジング材質: | 亜鉛合金、クロムメッキ | 接点材質: | 金色のメッキ付きの真鍮 |
|---|---|---|---|
| 断熱材: | PPS | 適用されるワイヤ: | 6mm |
| 定格電流: | 10A | 定格電圧: | 500V |
| ハイライト: | WS16 円形コネクタ 2ピン,ドッキング回形コネクタ 3ピン,円形コネクタ 3ピン 500V |
||

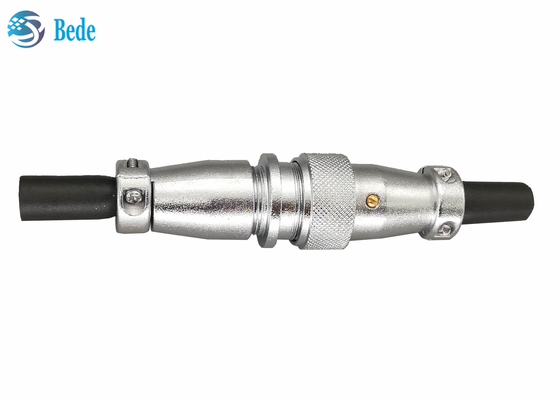

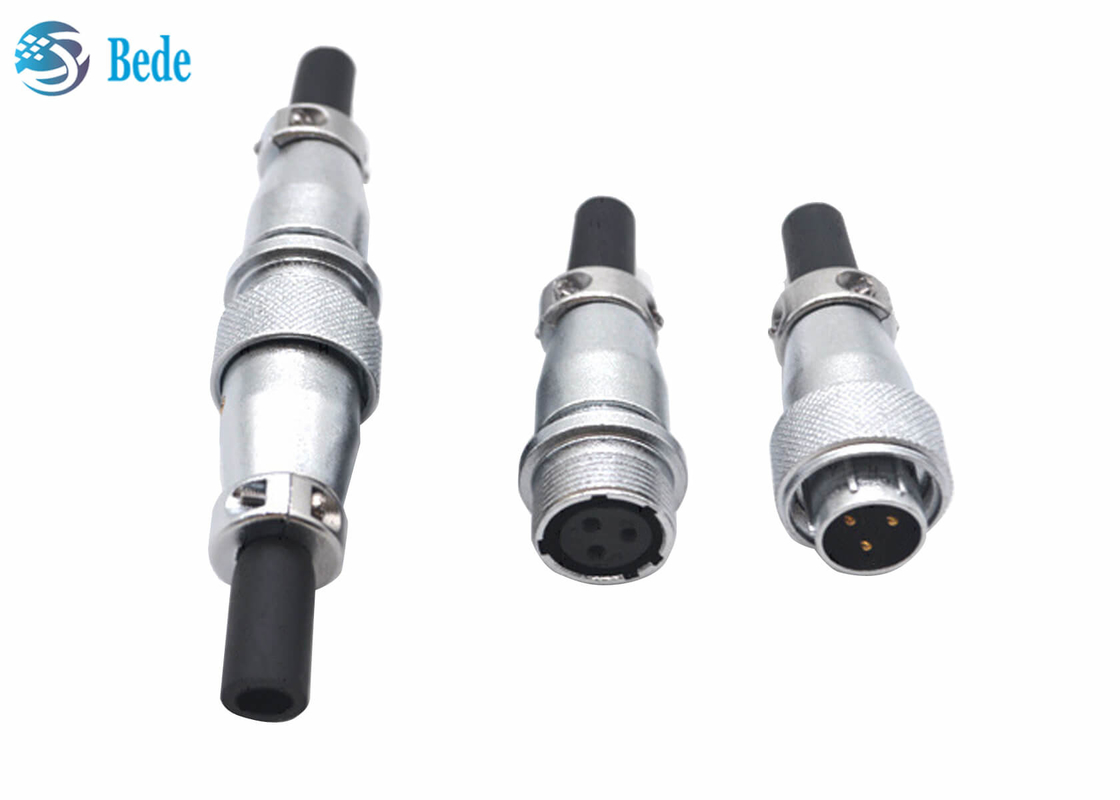

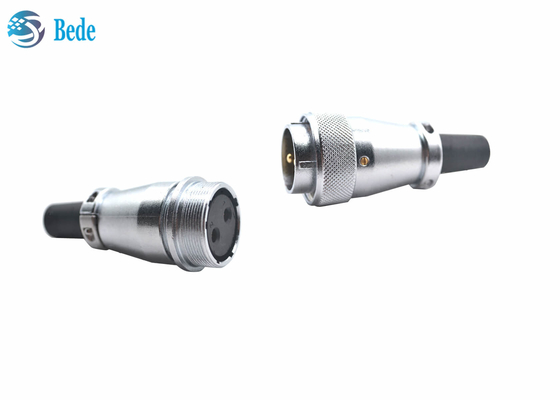

WS16 丸型コネクタ オス・メス ドッキングコネクタ 2 3ピン 10A 500V

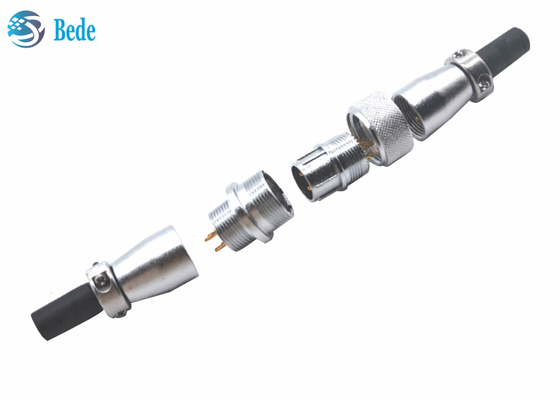

製品構造
1. ケーブル保護スリーブ、ケーブル径6mmに対応
2. メスコネクタハウジング、亜鉛合金クロムメッキ
3. メスコネクタ、ハウジング材質：亜鉛合金クロムメッキ、絶縁材：PPSプラスチック
4. オスコネクタ、材質はメスコネクタと同様
5. ナット、材質：亜鉛合金クロムメッキ、オス・メス接続後の固定に使用
6. オスコネクタハウジング
7. コンタクトピン、真鍮製金メッキ
製品サイズ
メスコネクタ： ΦD=M18 L=47.5mm Φd max=10mm
オスコネクタ： ΦD=21mm L=44.8mm Φd max=10mm
電気的データ
| ピン数 | 定格電流 | 定格電圧 | コンタクト穴径 | 接触抵抗 | 電線断面積 (AWG) |
| 2 / 3 | 10A | 500V | φ1.5 | 2.5mΩ | 14 |
類似製品
このページでは、WS16、WS20、WS24、WS28も販売しています。このシリーズには、パネルマウントモード、角フランジモードも含まれています。ご興味がございましたら、お気軽にお問い合わせください。
