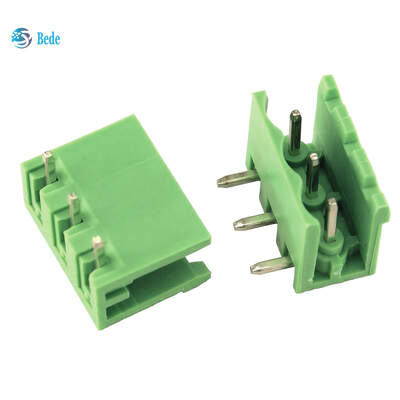

5.08mmPCBメッシュヘッダ端末ブロック交換 BCH-508HS-x GN & BCH-508VS-x GN

製品説明

ベーデ・モールド・アンド・プラスチック・プロダクトス (Bede mold and plastic Products CO.,Ltd) は,Phoenix BCH-508HS-x GNとPhoenix BCH-508VS-x GNのドロップイン代替品として,5.08mmのピッチのPCBメスヘッダを2種類生産しています.印刷回路板の波溶接のために作られています.

BCH-508HS-x GNは直角90°ヘッダである.その曲がったピンで,デバイスの内側には垂直空間が節約される.

BCH-508VS-x GNには垂直直ピンがあり,コンパクトな積み重ねたPCBレイアウトに最適です.

端末ブロックは BCP-508-x-GNと互換性がある

電気仕様

• 定数電流: 12A
• 定位電圧:320V (超電圧III/2級)
• 定位電圧: 4kV
• 接触抵抗: ≤2.9mΩ
• 適正なワイヤガイジ: 0.2 ~ 2.5 mm2
• 動作温度: -40°C ~ +105°C

両方とも,PA66 UL94-V0耐炎ハウジングとチンの銅ピンを使用し,温度変化や振動下で安定した電気性能を維持する.

元のペアリングプロファイルとピンの間隔に一致するヘッダは 交換にはPCBの設計変更は必要ありません輸入品よりもより競争力のある価格で信頼性の高い製品と 迅速な配達時間を提供します自動化,電源,計測器に 2P から 12P のポール選択が可能です.

主要 な 特徴

• BCH-508HS-x GN (直角) と BCH-508VS-x GN (垂直) の直接交換
• 5.08mmピッチ,ケーブル-to-boardプラグイン可能なヘッダー
• 12A,320Vの電圧,4kVの電波抵抗
• PA66 UL94-V0 ハウシング,チンの銅ピン
• 広い温度範囲 -40°C ~ +105°C
• 製造はBede模具とプラスチック製品株式会社 費用削減と短期間
• 2Pから12Pまでの複数のポールオプション
