商品の詳細:
お支払配送条件:
|
| 取付タイプ: | 板台紙 | ピン: | 35 Pin |
|---|---|---|---|
| メス品番: | 1-776164-1 | オス品番: | 1-776231-1 |
| 材料: | 黒 PA66+GF(UL94 V-0)、銅合金(錫/金メッキ) | 温度範囲: | -40°C~+125°C |
| 防水定格: | IP67 | 行数: | 3 |
| ハイライト: | 35ピンの自動車用ECUコネクタ,1-776164-1 自動車用 ECU コンネクタ,AMP自動車ECUのコネクター |
||

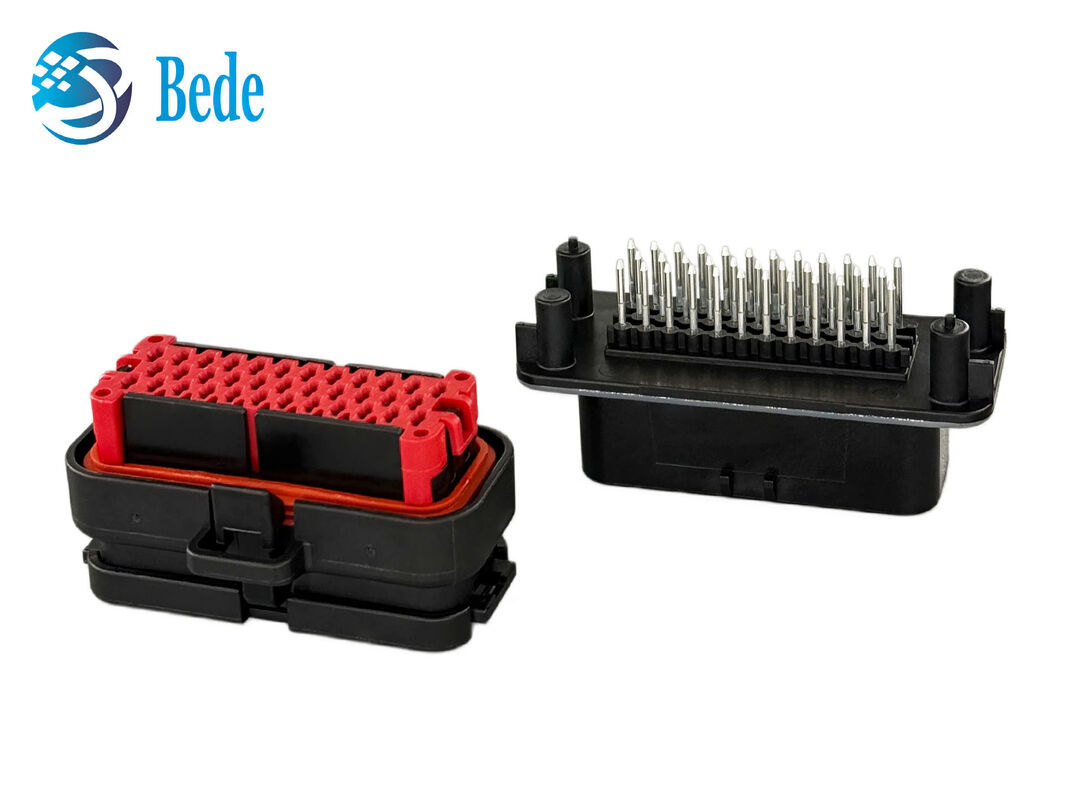

TE AMPSEAL 1-776231-1は35ポジションの垂直ワイヤー・トゥ・ボード・コネクタ・アセンブリである.1.3mmのゴールドプレートされた17Aコンタクト,4mmのピッチ,透孔PCB終結,IPreadyシールが搭載されている.-40°Cから125°Cまで動作し,UL 94V-0で評価されている信頼性の高い電源と信号接続を提供します.
製品仕様
|
構成要素 |
特徴 |
TE 部品番号 |
仕様 |
|
部分番号 |
35POS ピンダイア13HDR アッシー 180度 COD 1 |
1 776231-1 |

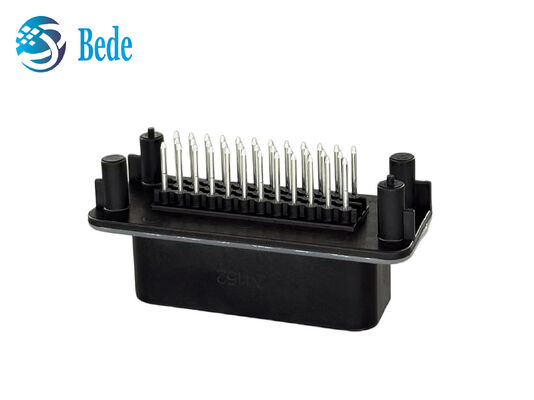

垂直透孔PCBヘッダー |
|
定位電流 |
接触点あたり最大17A,黄金化交配エリア |
- |
電源・信号回路のアプリケーション |
|
マウントスタイル |
垂直で,PCBに穴を抜ける溶接器の結末 |
- |
ケーブルとボードの接続 |
|
ヘッダタイプ |
完全に包まれた 35本の垂直ピン 3列 4mmのピッチ |
1 776231-1 |
垂直PCBメスヘッダー |
|

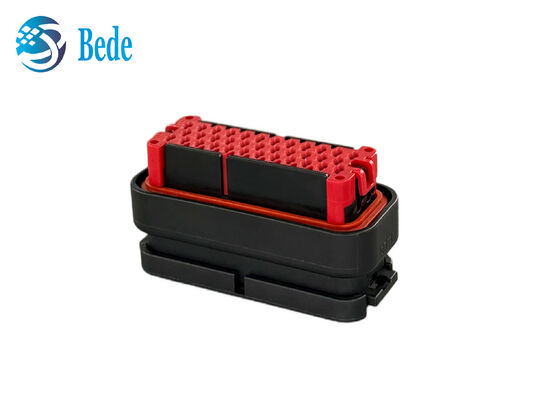

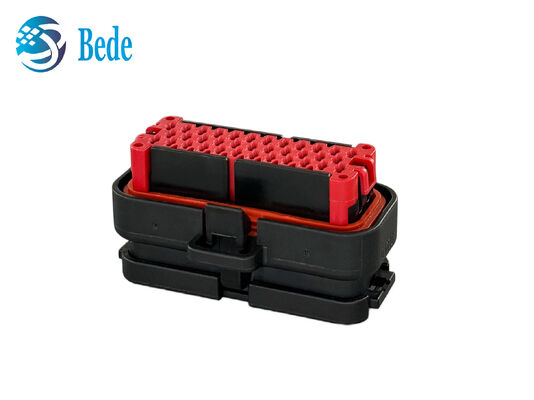

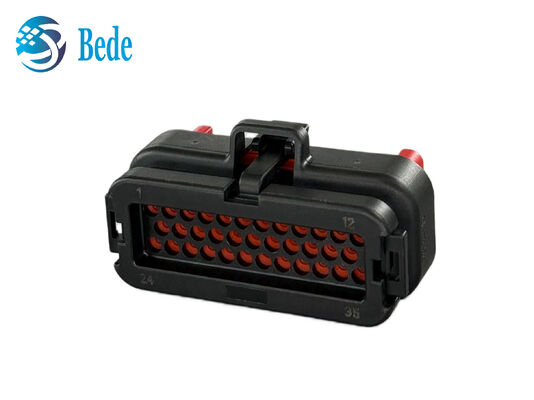

女性用住宅 (ワイヤサイド) |
シリコンシール,赤色二次ロック,ロック |
776164-1 |
IP67 防水女性接続器 |
|
密封性 |
密封可能な設計 |
- |
密閉環境に適しています |
|
住居 の 特徴 |
ブラック・ハウジング,キーコード1,UL 94V-0 炎症性評価 |
- |
堅牢な産業建設 |
|
動作温度 |
-40°Cから125°C |
- |
幅広い環境適合性 |
■ 電気性能: 信頼性の高い電源と信号伝送のために,最大17Aの3.3mmピンを金で塗装
■ PCB 装着: 3列に4mmのピッチを持つ垂直透孔溶接末
■ 環境 持続性: 密封可能な設計,動作温度範囲 -40°Cから125°C
■ 安全性: UL 94V-0 防火性評価付き 黒い箱付き 鍵コード1 安全な交配
■ 密封された電源と信号接続を必要とする自動車用電気システム
■ 産業用制御装置と電気環境PCB配線アプリケーション
■ 振動耐性接続が必要な輸送機械とオフロード機械
■ 高温産業環境における電源と信号伝送モジュール
■ UL 94V0 炎症性保護と安定したワイヤボード接続を必要とする電気装置
この密閉した垂直ワイヤボードコネクタには 35個の金色の17Aコンタクトがあり 穴を溶接し 精密なアライナメント信頼性の高い電源と信号アプリケーションのために,設置中に注意深く溶接し,正しい鍵付けを必要とする.
