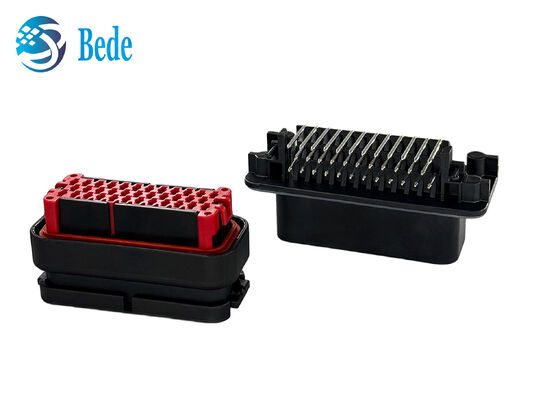

AMP 1-776180-1 35ピン直角自動車 ECUコネクタ 4MM 1-776164-1

大画像 : AMP 1-776180-1 35ピン直角自動車 ECUコネクタ 4MM 1-776164-1

商品の詳細:

起源の場所:	中国
ブランド名:	BEDE
証明:	RoHS
モデル番号:	1-776180-1/1-776164-1
ドキュメント:	1-776164-1（1）.pdf

お支払配送条件:

最小注文数量:	500
価格:	交渉可能
受渡し時間:	量に基づく
支払条件:	T/T、ウェスタンユニオン
供給の能力:	1日あたりの3000pcs

詳細製品概要

シリーズ:	アンプスーパーシール16	ピン:	35 Pin
メス品番:	1-776164-1	オス品番:	1-776180-1
材料:	黒 PA66+GF(UL94 V-0)、銅合金(錫/金メッキ)	温度範囲:	-40°C~+125°C
防水定格:	IP67
ハイライト:	776164-1 自動車 ECUコネクタ , 35ピン自動車 ECUコネクタ , 1-776180-1 自動車 ECUコネクタ

AMP 1-776180-1 35ピン右角自動車 ECU コンネクタ 4MM 1-776164-1

TE/AMPSEAL 16シリーズ 35方向直角防水コネクタは,厳しいECU操作環境のために設計された高性能自動車グレードのソリューションです.コンパクトな構造と標準化された互換性現代の自動車エレクトロニクスの厳しい要求に応えるように構築されています. 女性用ハースコネクタと直角男性PCBヘッダで構成され,安定,高温を含む極端な条件下で信頼性の高い電源と信号伝送振動,油の露出,水の浸透など

構成要素	特徴	TE 部品番号	仕様
定位電流	接触点あたり最大15A (0.5~1.25mm2ワイヤ対応)	-	高電流自動車用
マウントスタイル	女性:ワイヤ・クリップタイプ; 男性:直角PCB溶接タイプ	-	ワイヤー・トゥ・ボード/ワイヤー・トゥ・ワイヤー,スペース節約

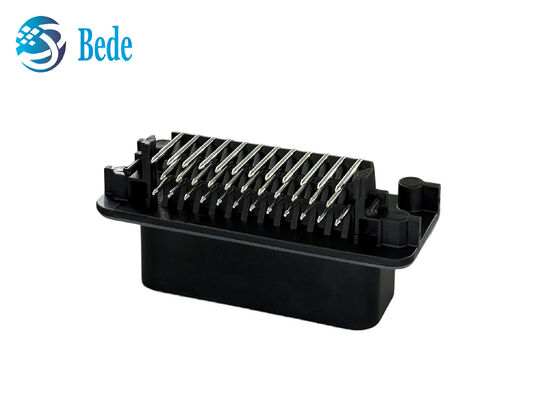

男性ヘッダー (PCB側)	35本の直角ピン,固定棒	776180-1	直角PCBの男性ヘッダー

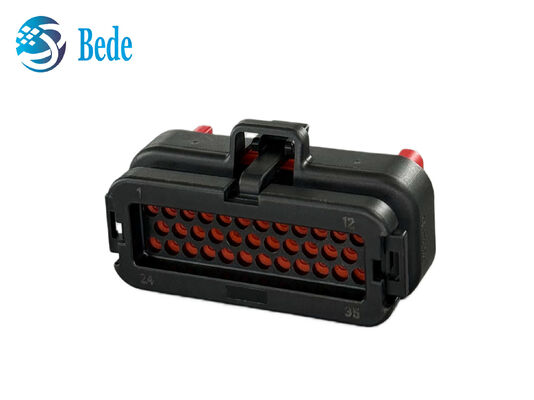

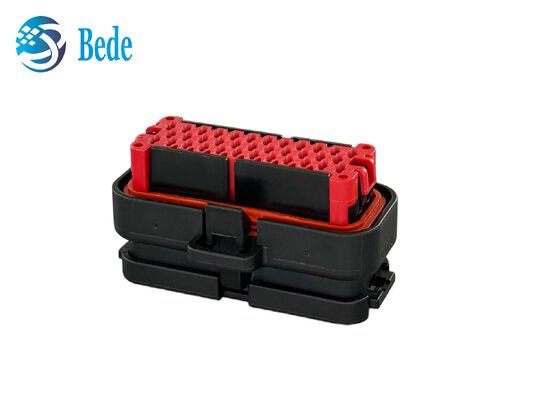

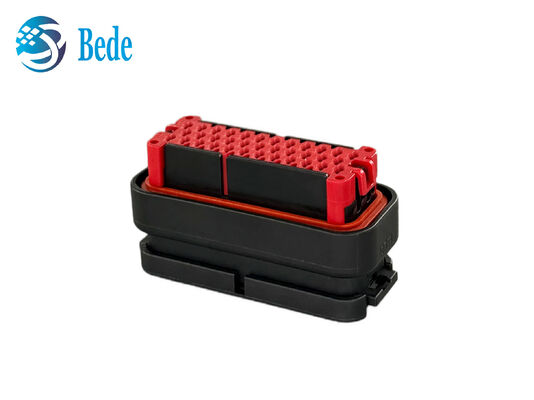

女性用住宅 (ワイヤサイド)	シリコンシール,赤色二次ロック,ロック	776164-1	IP67 防水女性接続器

製品の特徴

IP67 格付けの二重シール保護 - オレンジ色の主密封と赤い二次ロックメカニズムで構築され,厳しいエンジンベイ環境で湿気,油脂,粉を信頼的に退却します
オプティマイズされた右角ピンレイアウト - 90°の角度のある端末は,垂直PCBクリアランスを効果的に最小限に抑え,空間制限のECUと制御モジュール設計に最適
直接TE AMPSEAL 16シリーズ互換性 - 本物のTEコンポーネントと完全に互換可能で,標準ECUとコントローラボードの接続と広く互換性がある
単純化された生産とサービス - 右角の男性コネクタは自動PCB溶接をサポートし,女性側では大量生産のための効率的なワイヤーハーネスクリッピングが可能

常規車両におけるエンジン ECU,トランスミッション TCU,ボディ制御モジュール BCM,尿素ポンプ DCU
新エネルギー車両の電子システムのためのBMS,MCUおよびVCU
重型トラック,建設機械,農業機器の乗用車制御システム
自動車用センサー,アクチュエータ,診断インターフェースのワイヤリング接続

設置と注記

大量生産のための自動溶接とハーネスクリッピングをサポートします. 密封とパフォーマンスを保つために不適切な解体,過熱露出,過度の溶接熱を避ける.
