商品の詳細:
お支払配送条件:
|
| シリーズ: | アンプスーパーシール 1.0 | ピン: | 26 Pin |
|---|---|---|---|
| メス品番: | 3-1437290-7 | オス品番: | 9-6437287-8 |
| 材料: | PA66+GF ハウジング、錫メッキ/金メッキ銅端子 | 温度範囲: | -40°C~+125°C |
| 防水定格: | IP65 | ||
| ハイライト: | 2 行 自動車用 ECU コンネクタ,6473711-1 自動車用ECU接続器,7 スロット 自動車用 ECU コネクタ |
||

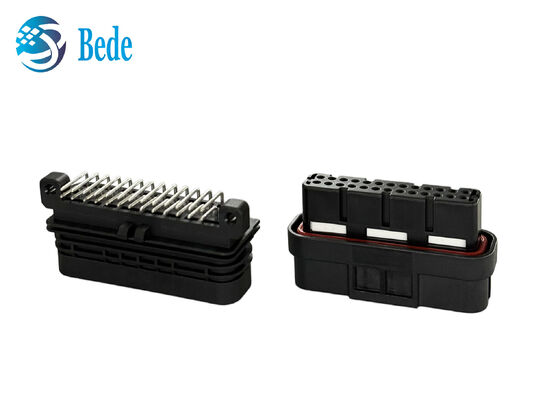

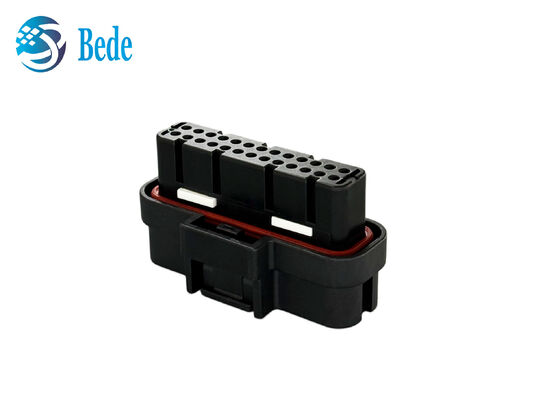

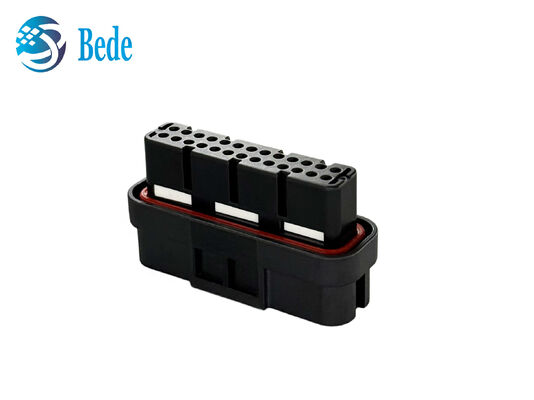

TE/AMP SUPERSEAL 1.0 26ピン自動車コネクタは、車両ECU向けの高信頼性ソリューションです。ワイヤー側メスプラグ（オレンジ色のシリコンシールとロック付き）とPCB側26ピン右アングルオスヘッダー（取り付け金具付き）で構成され、過酷な環境に耐え、安定した信号/電力伝送を保証するように設計されています。
| コンポーネント | 特徴 | TE部品番号 | 仕様 |
|---|---|---|---|
| メスハウジング（ワイヤー側） | ブラックPA66+GF/PBT+GF、オレンジシリコンシール、26穴 2*13マトリクス、ラッチ | 1473712-2 | ワイヤー対基板、IP67 |
| オスヘッダー（PCB側） | ブラックPA66+GF/PBT+GF、26ピン垂直ピン、取り付け穴 | 6473711-1 | PCBはんだタイプ |
| ピン数 | 26ピン | - | マルチ信号＆パワー |
| 保護 | 一体型シール+ラッチ | - | IP67防水 |
| 材質 | PA66+GF/PBT+GF; 錫メッキ/金メッキ銅合金（真鍮/リン青銅） | - | 高導電性、耐酸化性 |
| 温度範囲 | -40℃～125℃ | - |
取り付け金具を使用してオスヘッダーをコントローラーのPCBにはんだ付けします。メスプラグを自動車のワイヤーハーネスにクリンプし、オス側とロックして確実にシールします。
IP67保護を維持するためにシール構造を分解しないでください。ピンの損傷を避けるために、ドッキング中の正しい位置合わせを確認してください。定格温度範囲（-40℃～125℃）内で使用してください。接触不良を防ぐため、取り付け中は端子を清潔に保ってください。
