商品の詳細:
お支払配送条件:
|
| 適用される温度: | -55~+125℃ | Gender: | Male and female |
|---|---|---|---|
| Connector Type: | D Sub | 動作電圧: | 300V |
| Rated Current: | 10A / 20A / 30A / 40A | Connector Style: | D-SUB 7W2 |
| Contact Material: | Copper Alloy gold plated | Connector with signal contact material: | brass gold plated |
| Signal contacts current rating: | 3A | Insulator material: | PBT+30%GF |

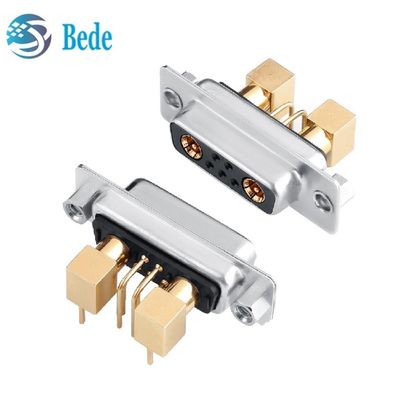

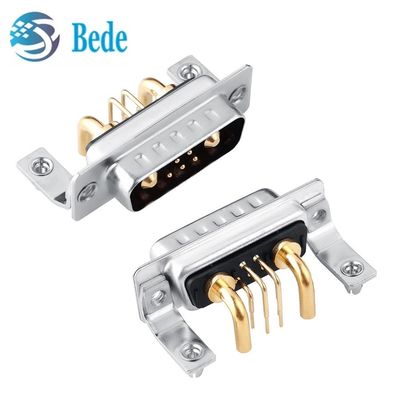

7W2 コアシアル D-サブ 右角/直線ピン 高電流コネクタ コンボ DBコネクタ
記述
このページは,電源と信号を1つのコネクタで実行するアプリケーションに使用する,通信,軍用で広く使用されている,右角コンボ高電力dサブコネクタ男性と女性セットのために使用されます.,ロボット 自動化 輸送分野
7w2D-Subコネクタには 2pcs電源コンタクトと 5pcs信号コンタクトがあります電源コンタクトは,10Aから40Aの電流で利用可能で,端末のサイズだけが異なります.,同軸コンタクトのインピーダンスは50Ωまたは75Ωです.すべてのコンタクトピンは加工済みで,リンゴ銅材料で,性能と使用寿命を保証するために完全に黄金塗装されています.
電気特性
| 部品番号 | A/mm | B/mm | 定数電流 |
| DBA7W2-1 | 1.7 | 2.0 | 10アンペア |
| DBA7W2-2 | 2.75 | 3.0 | 20アンプ |
| DBA7W2-3 | 3.3 | 3.6 | 30アンプ |
| DBA7W2-4 | 3.8 | 4.1 | 40アンプ |
図に従って,直脚7W2DBコンボコネクタの場合,
