| Mating Cycle: | ≥500 | シェル材料: | 緑色塗装のアルミ合金 |
|---|---|---|---|
| スタンダード: | GJB600 | Shape: | Circular with square flange |
| ワイヤリングタイプ: | 溶接ワイヤ | 接触材料: | 金メッキ真鍮 |
| 密封材料: | ニトリル ゴム | 防水性: | IP68 |
| ハイライト: | IP68 防水 軍用回形接続器,MIL-C-5015-MS3106 軍用回形接続器,ストレートプラグ 軍用円形接続器 |
||

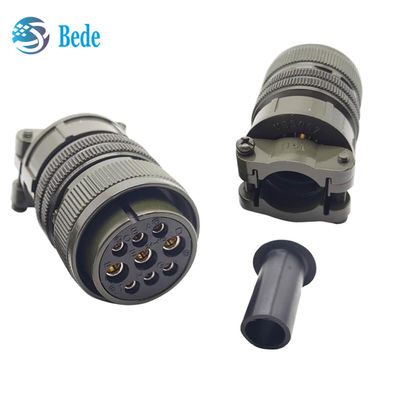

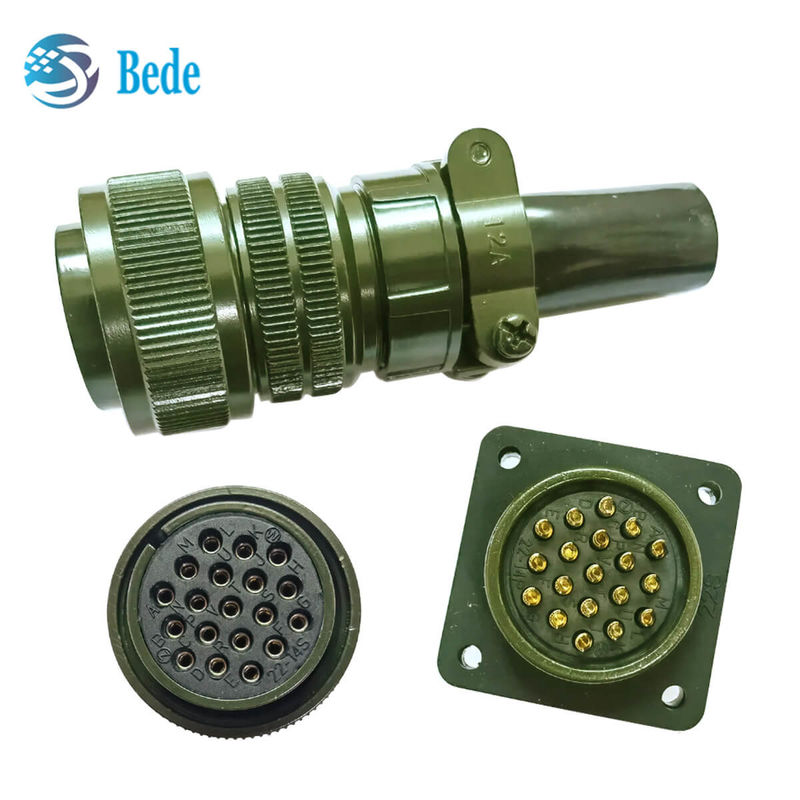

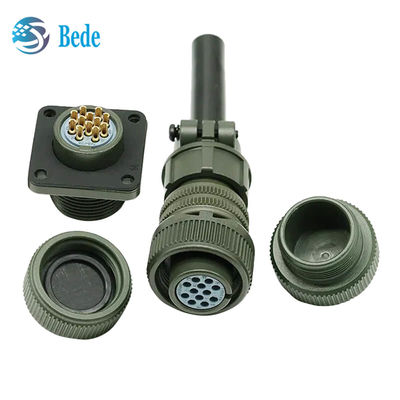

MIL-C-5015-MS3106 ストレートプラグ 軍用円形接続器 IP68 防水
MIL-C-5015コネクタとは
ミル-C-5015シリーズのコネクタは,アメリカの厳しい環境コンネクタミル-C-5015規格 (GJB600) に準拠しており,高強度アルミ合金殻,合成ゴム絶縁器,スレッド接続,代替挿入位置工業用機械や設備,厳しい環境のコネクタ,防衛機器,船舶,自動車産業に広く使用されています.計測装置BEDEのこのシリーズのコネクタは,ヨーロッパや米国で,アンフェノールなどの類似製品を,より競争力のある価格で置き換えることができます.
クラス名称と簡潔な説明は以下のとおりです.
固体シェル (Solid Shell) は,一般的,環境を害しない用途です.
C 圧縮式 圧縮式 圧縮式 壁面や圧縮式 壁面に使用する; 圧縮式 壁面に組み込まれたプラグの種類やクラスに関係なく,空気漏れを制限する.
E/F ストレス解消による環境耐性 接続器が湿気,振動,圧力や温度の急速な変化にさらされるアプリケーションのために設計されています.
R 軽量 環境耐性 EとFクラスよりも長さ短く重量も軽く,MS-Rは不利な条件下で高い信頼性を有します.新しい設計アプリケーションに推奨される.
任意の問い合わせのために,下記の図のように要求される製品番号と量を私たちに通知してください,我々は最高の価格とサービスを提供します.
5015 コネクタタイプコードの意味

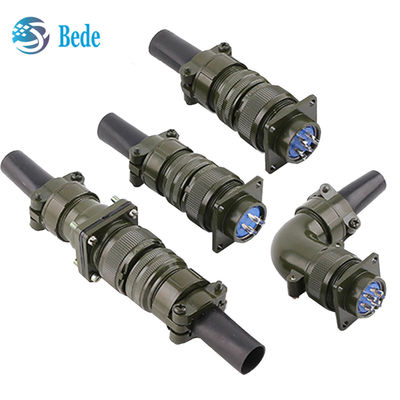

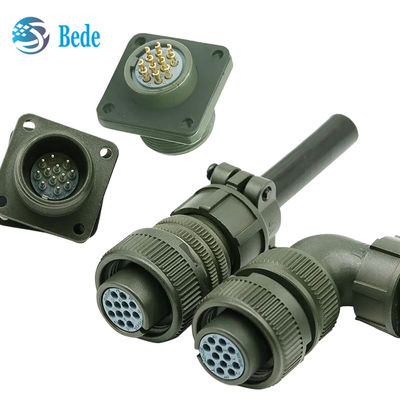

MIL-C-5015-MS3100: 壁掛け用 方形フレンズ付き容器
MIL-C-5015-MS3101:ケーブル接続プラグ
MIL-C-5015-MS3102: 箱の設置 方形フレンズ付き容器
MIL-C-5015-MS3106:直線プラグ
MIL-C-5015-MS3108: 90° 角度プラグ
サイズMIL-C-5015-3106
| シェルサイズ | ΦA | ΦB について | ΦC について | D | E について | M糸 | N糸 |
| 8S | 21.43 | 9.3 | 6.41 | 13.49 | 37.3 | 1/2-28 UNEF-2B | 1/2-28 NUEF-2A |
| 10S | 24.61 | 11.17 | 8.21 | 13.49 | 38.88 | 5//8-24 UNEF-2B | 1/2-28 NUEF-2A |
| 10SL | 24.61 | 11.33 | 9.6 | 13.49 | 38.88 | 5/8-24 UNEF-2B | 5/8-24 NUEF-2A |
| 12S | 26.97 | 14.10 | 11.43 | 13.49 | 42.87 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
|
12 |
26.97 | 14.10 | 11.43 | 18.26 | 52.37 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
| 14S | 29.36 | 17.15 | 13.37 | 13.49 | 42.87 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 14 | 29.36 | 17.15 | 13.37 | 18.26 | 52.37 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 16S | 31.75 | 20.45 | 16.54 | 13.49 | 42.87 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 16 | 31.75 | 20.45 | 16.54 | 18.26 | 52.37 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 18 | 34.13 | 23.62 | 19.72 | 18.26 | 52.37 | 11/4-18 UNEF-2B | 1-20 NUEF-2A |
| 20 | 37.31 | 26.67 | 23.68 | 18.26 | 55.57 | 11/4-18 UNEF-2B | 13/16-18 NUEF-2A |
| 22 | 40.48 | 29.85 | 26.07 | 18.26 | 55.57 | 13/8-18 UNEF-2B | 13/16-18 NUEF-2A |
| 24 | 43.66 | 33.02 | 29.24 | 18.26 | 58.72 | 11/2-18 UNEF-2B | 17/16-18 NUEF-2A |
| 28 | 50.01 | 38.61 | 34.80 | 18.26 | 58.72 | 13/4-18 UNEF-2B | 17/16-18 NUEF-2A |
MIL-C-5015 コンネクタの挿入配置
ピン挿入の方向からシェルサイズ20の挿入配置 / 穴グループ行コード番号を示します. 詳細情報が必要な場合は,私達に連絡してください.
