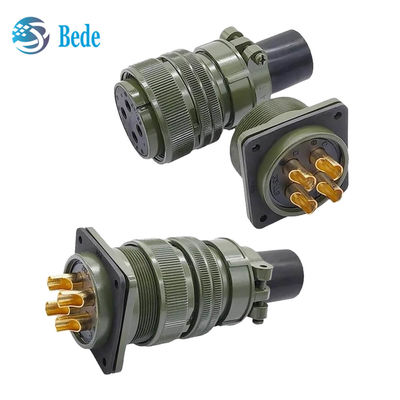

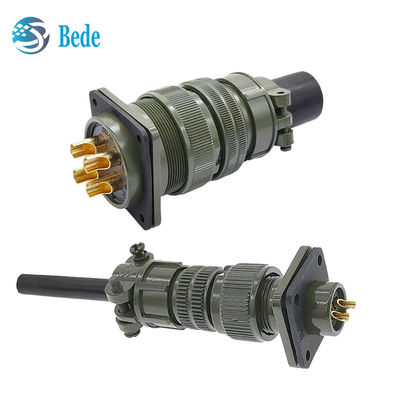

MIL-C-5015 標準 MS-3102 ボックス 装着容器 軍用円形接続器

MIL-C-5015 標準 MS-3102 ボックス 装着容器 軍用円形接続器

MIL-C-5015コネクタとは

ミル-C-5015シリーズのコネクタは,アメリカの厳しい環境コンネクタミル-C-5015規格 (GJB600) に準拠しており,高強度アルミ合金殻,合成ゴム絶縁器,スレッド接続,代替挿入位置工業用機械や設備,厳しい環境のコネクタ,防衛機器,船舶,自動車産業に広く使用されています.計測装置BEDEのこのシリーズのコネクタは,ヨーロッパと米国で,アンフェノール97シリーズなどの類似製品と,より競争力のある価格で置き換えることができます.

MIL-DTL-5015は,スレッド式コップリングと単鍵/キーウェイ偏振を備えており,設計の最大限のシンプルさを表しています.アプリケーションには,軍事地面支援機器,弾薬と船上装置アムフェノール・インダストリアル・オペレーションズは 5種類のコネクタを製造し,異なる要求を満たしています.
クラス名称と簡潔な説明は以下のとおりです.
固体シェル (Solid Shell) は,一般的,環境を害しない用途です.
C 圧縮式 圧縮式 圧縮式 壁面や圧縮式 壁面に使用する; 圧縮式 壁面に組み込まれたプラグの種類やクラスに関係なく,空気漏れを制限する.
E/F ストレス解消による環境耐性 接続器が湿気,振動,圧力や温度の急速な変化にさらされるアプリケーションのために設計されています.
R 軽量 環境耐性 EとFクラスよりも長さ短く重量も軽く,MS-Rは不利な条件下で高い信頼性を有します.新しい設計アプリケーションに推奨される.

任意の問い合わせのために,下記の図のように要求される製品番号と量を私たちに通知してください,我々は最高の価格とサービスを提供します.

5015 コネクタタイプコードの意味

MIL-C-5015-MS3100: 壁掛け用 方形フレンズ付き容器

MIL-C-5015-MS3101:ケーブル接続プラグ

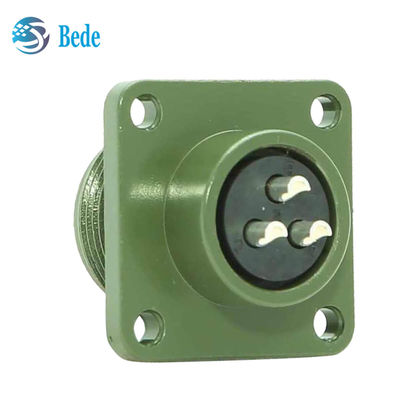

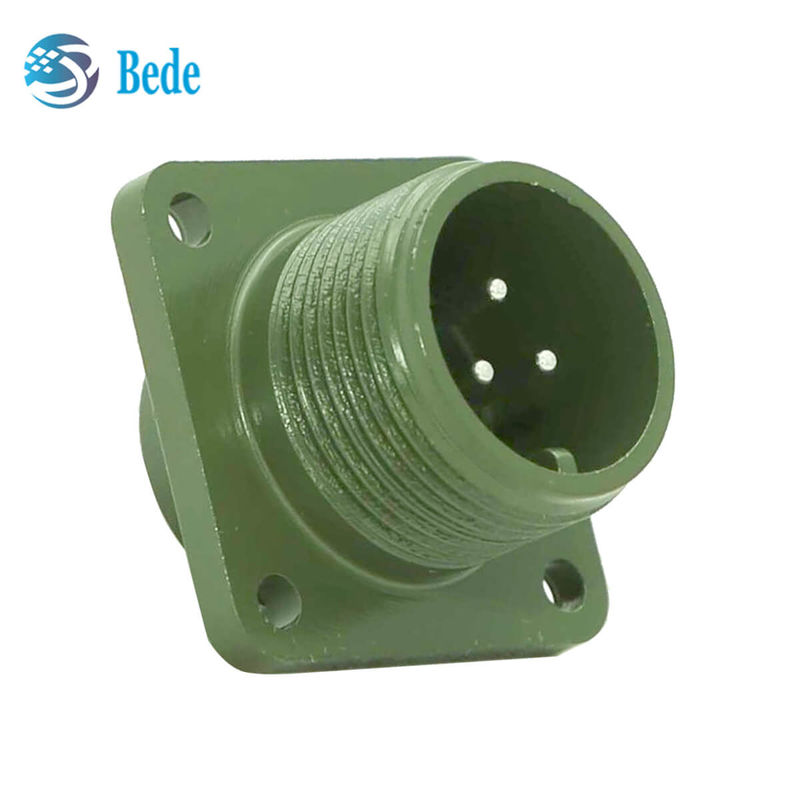

MIL-C-5015-MS3102: 箱の設置 方形フレンズ付き容器

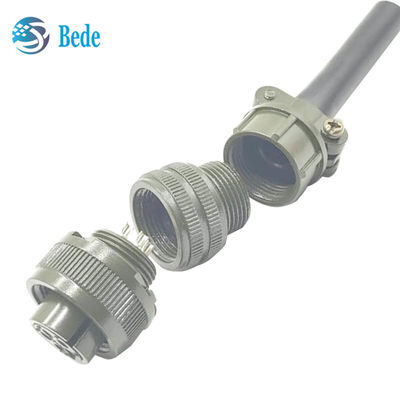

MIL-C-5015-MS3106:直線プラグ

MIL-C-5015-MS3108: 90° 角度プラグ

サイズMIL-C-5015-3102A

MIL-C-5015 コンネクタの挿入配置

ピン挿入の方向からシェルサイズ20の挿入配置 / 穴グループ行コード番号を示します. 詳細情報が必要な場合は,私達に連絡してください.
