FQ 18シリーズ 防水軍用産業用コネクタ 2~7ピンと12ピン

FQ 18シリーズ防水軍事産業用コネクタ 2〜7ピンおよび12ピン

FQコネクタの簡単な紹介
     FQシリーズ防水丸型電気コネクタは、DZ4Q/RE008-84規格に準拠しており、高信頼性のリスケージタイプ、高度な構造、高い信頼性を採用しています。
    低接触抵抗、耐振動性、耐衝撃性、強力なシーリング、プラグシート接続の高速性などを備えた製品で、使いやすく、操作が簡単で、さまざまな電子機器間の電気接続に広く使用されています。

FQ 18丸型コネクタの材質

1. コンタクトピン：金メッキ真鍮       2. シェル：カラー塗装亜鉛合金

3. ワイヤケージ：ステンレス鋼スプリング     4. シールリング：シリコーンゴム

ピンの分布と定格電流

FQ 18シリーズコネクタは、2〜7ピンと12ピンで利用可能で、以下の図に従って電流定格を確認できます

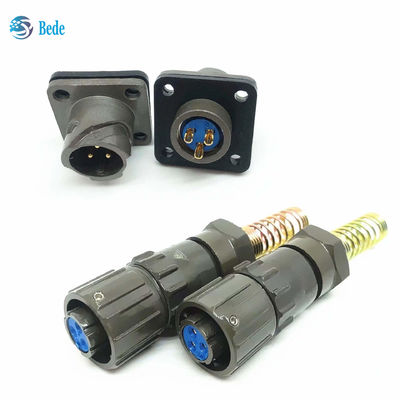

組み合わせて使用するプラグとソケット

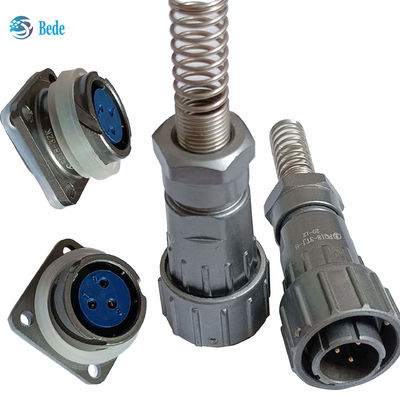

  1. FQ18ストレートワイヤスプリングプラグ

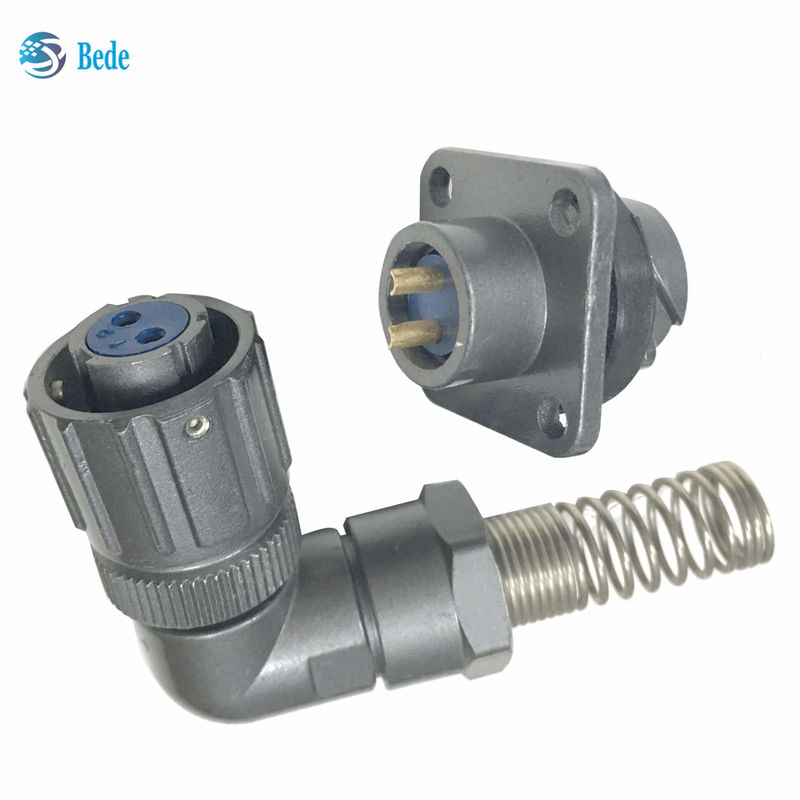

  2. FQ18ライトアングルワイヤスプリングプラグ

  3. 丸型レセプタクル（丸型）

  4.角フランジ付きケーブルレセプタクル

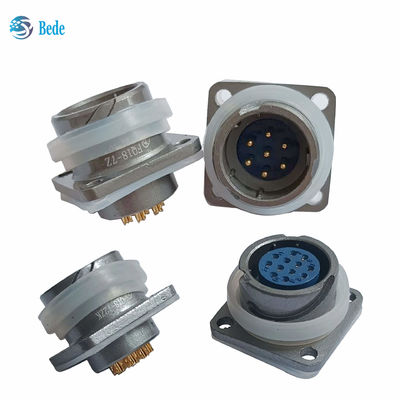

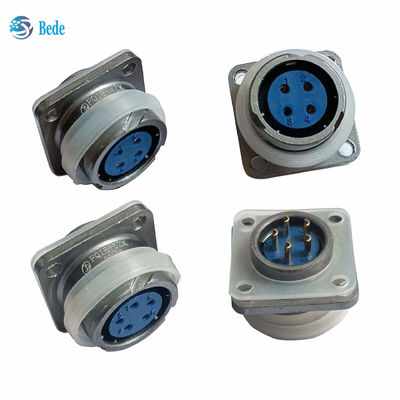

  5. 角フランジレセプタクル

FQ18ストレートワイヤスプリングプラグのサイズ

 角フランジ付きケーブルレセプタクルのサイズと取り付け直径

技術的特性
   温度：-55℃～+105℃
    相対湿度：40℃で98±3%
    振動：10-2000HZ、150m/s²
   衝撃：500m/s²
   大気圧：1 KPa
   抵抗：0.1MΩ以上
   耐久性：500サイクル

問い合わせと購入方法

下の写真のようにコードと数量をお知らせください。最高の価格とサービスを提供します。
