商品の詳細:
お支払配送条件:
|
| シェル材質: | PA66 UL94V-0 | ピン材料: | 金色のメッキ付きの真鍮 |
|---|---|---|---|
| 適用ワイヤー: | 5～8mm / 7～10mm | 適当なtemperatrue: | -25~+80℃ |
| 耐電圧: | 1500V | 取り付け穴: | 17mm |
| ハイライト: | M17 2ピン防水コネクタ,PA66 2ピン防水コネクタ,PA66 5ピン防水コネクタ |
||

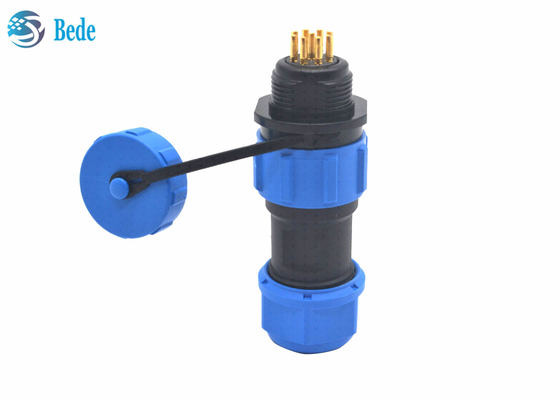

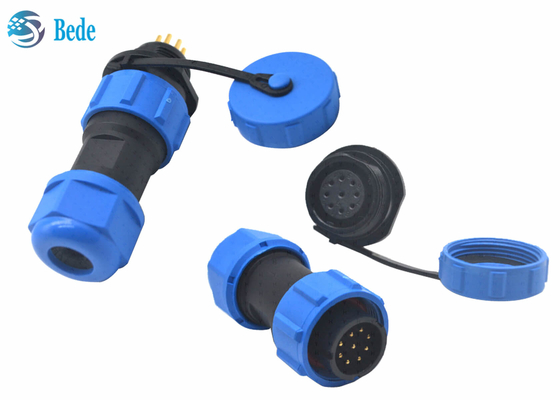

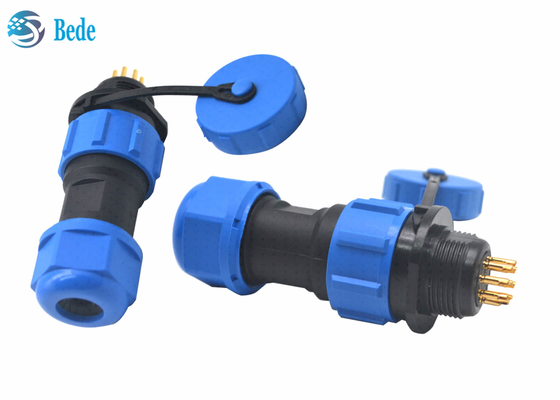

M17防水コネクタ パネルマウントコネクタ 2 3 4 5 6 7 9ピン ケーブル-パネル
構造
1. パネルマウント用メスコネクタ、ハウジング材質はPPS（耐熱性260℃）、ピン材質は金メッキ真鍮
2. 保護キャップ、未接続時のソケット保護
3. 防水用Oリング、ゴム材質
4. オスコネクタ、材質はメスコネクタと同様
5. 接続後のオスコネクタとメスコネクタを固定するためのナット
6. ハウジング、オスコネクタとケーブルを固定
7/8. ケーブル端の防水用ネジ爪とナット
電気的データ
| ピン数 | 2 | 3 | 4 | 5 | 6 | 7 | 9 |
| 定格電流 / A | 10 | 10 | 5 | 5 | 5 | 5 | |
| 接触穴サイズ / mm | Φ1.5x2 | Φ1.5x3 | Φ1.0x4 | Φ1.0x5 | Φ1.0x6 | Φ1.0x7 | Φ1.0x9 |
| 使用電圧 / V | 500 | 500 | 500 | 500 | 400 | 400 | 400 |
全ファミリー
M13、M17、M21は在庫あり、すべてケーブル-ケーブルドッキングモデルとケーブル-パネルマウントモデルがあります
