商品の詳細:
お支払配送条件:
|
| 定格電流: | 8A | 動作電圧: | 260V |
|---|---|---|---|
| 取り付け穴: | M13 | 適用温度: | -40~+120℃ |
| 該当するケーブル: | ≤Φ6.0mm | 防水: | IP68 |
| 色: | 銀 | 材料: | 銅板をクロム染料で染めなさい |
| ハイライト: | 銅シェル Gx12 航空コネクタ,Gx12 航空コネクタ IP68,Gx12 ケーブルドッキングコネクタ |
||

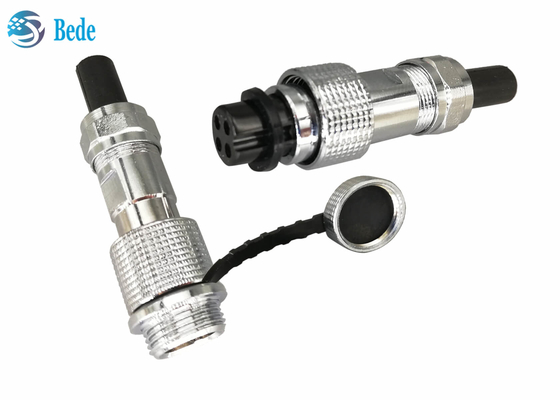

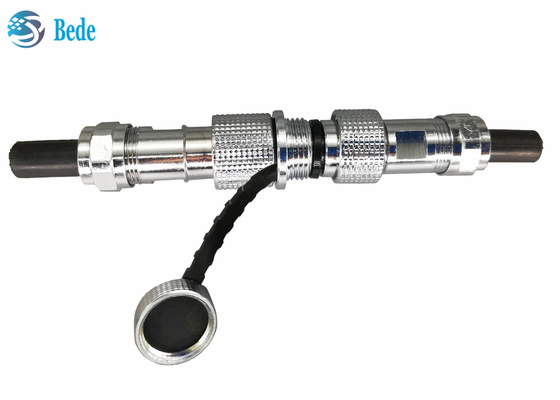

銅シェル M12 丸型コネクタ IP68 ケーブル対ケーブルドッキングコネクタ 2～7 ピン

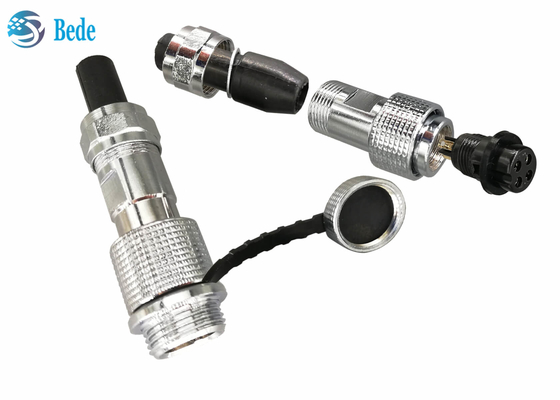

S構造
1. オスコネクタのハウジング、シェル材質はクロムメッキの銅、
2. ナットとワッシャー、ナット材質はクロムメッキの銅、ワッシャー材質はステンレス鋼
3. 防水用Oリング
4. オスコネクタ、コンタクトピン材質は金メッキ真鍮、シェル材質はクロムメッキ銅、
5. 保護キャップ
6. メスコネクタ、黒色ベークライトシェルと金メッキコンタクトピン
7. メスコネクタのハウジング、クロムメッキ銅
8. ナット、クロムメッキ銅、防水のためケーブルを7と9でグリップ、
9. ラバースリーブ
注意：接続後、すべてのナットを締め付けることが重要です。そうしないと、防水効果に悪影響を及ぼす可能性があります。
電気データ
| ピン | 定格電流 | 動作電圧 | 接触抵抗 | 絶縁抵抗 | 耐電圧 |
| 2～7 | 8A | 260V | 3mΩ | 1500MΩ | 1500V |
すべておなじみ
GX16航空コネクタ、M16丸型コネクタについてご興味がございましたら、お気軽にお問い合わせいただくか、製品カタログに戻って詳細をご覧ください。
1. パネル取り付けモデル--前面取り付け
2. ケーブルドッキングモデル
3. パネル取り付けモデル--背面取り付け
4. 丸フランジ付きパネル取り付けモデル
5. 角フランジ付きパネル取り付けモデル
6. ひし形フランジ付きパネル取り付けモデル
7. エルボーピン付きPCB溶接モデル
8. ストレートピン付きPCB溶接モデル
9. パネル取り付けモデル、直角--前面取り付け
10. 防水ケーブルドッキングモデル
11. 防水パネルマウントモデル
12. パネル取り付けモデル、直角--背面取り付け
