商品の詳細:
お支払配送条件:
|
| 色: | 銀 | シェル材質: | 亜鉛合金メッキ |
|---|---|---|---|
| 断熱材料: | ベークライトプラスチック | ピンに連絡してください: | 真鍮に銀メッキ |
| アプリケーション温度: | -50～+70℃ | ピン: | 6 7 8 9 10 |
| 定格電流: | 4A | 動作電圧: | 200V |
| ハイライト: | 航空M16ケーブルコネクタ,200V 4A M16ケーブルコネクタ,200V M16メスコネクタ |
||
M16航空コネクタ ライトアングル メスおよびパネルマウント オス 6〜10ピン 200V 4A
製品説明

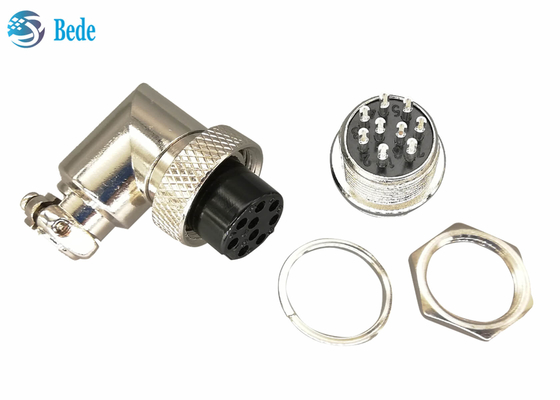

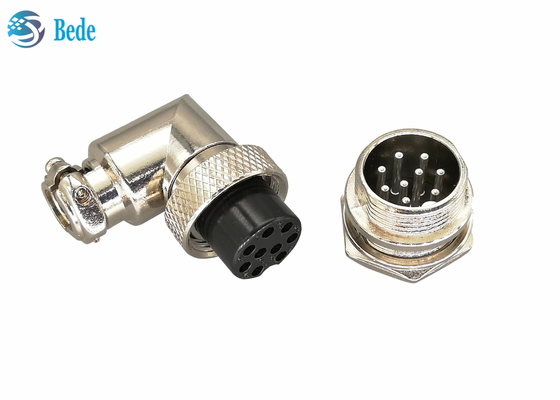

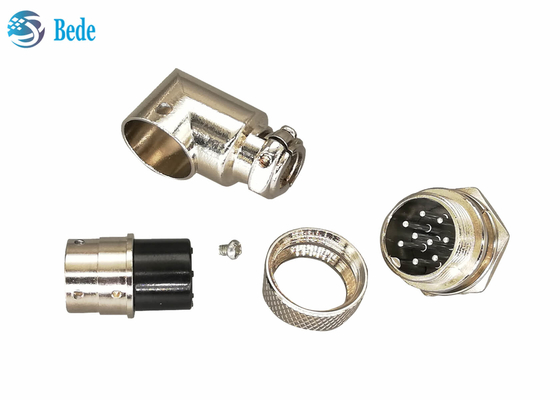

1. パネル-ワイヤコネクタキット、パネルマウント用オス コネクタ、およびワイヤ溶接用ライトアングル メス コネクタ

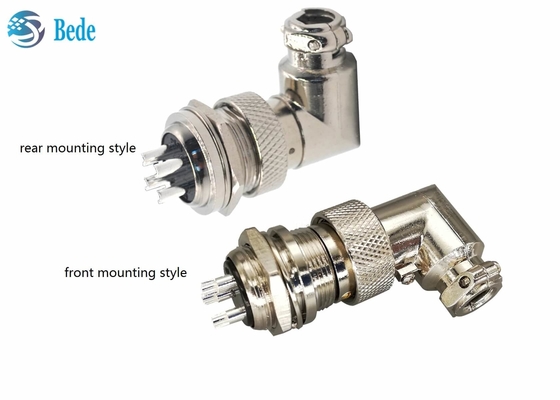

2. オスコネクタは、フロントマウントスタイルとリアマウントスタイルの両方で利用可能です
3. 軍事品質、 主なボディ材質はニッケルめっき亜鉛合金、軽量で頑丈です。
4. -50〜+70℃の温度に適しています
5. 適合ケーブル径 φ7.5mm
6. コンタクトピンの材質は銀メッキ真鍮、高導電率、低接触抵抗
7. コネクタの色は通常シルバーで、ニッケルめっきの色です。黒が必要な場合は、同じ防錆効果を得るために酸化処理できます
電気データ
| ピン | 6 | 7 | 8 | 9 | 10 |
| 定格電流 | 4A | 4A | 4A | 4A | 4A |
| 動作電圧 | 200V | 200V | 200V | 200V | 200V |
| 絶縁抵抗 | 1500V | 1500V | 1500V | 1500V | 1500V |
| 接触抵抗 | ≤3mΩ | ≤5mΩ | |||
| コンタクトホールのサイズ | 1.15mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm |
サイズとピンの位置
製品サイズとピンの位置は以下の写真の通りです。カスタマイズも歓迎しますので、お気軽にお問い合わせください。
すべてのファミリー
GX16航空コネクタ、M16丸型コネクタについて、以下のすべてのスタイルが在庫にあります。お気軽にお問い合わせいただくか、ご興味のある方は製品カタログに戻って詳細をご覧ください。
1. パネルマウントモデル--フロントマウント
2. ケーブルドッキングモデル
3. パネルマウントモデル--リアマウント
4. 丸フランジ付きパネルマウントモデル
5. 角フランジ付きパネルマウントモデル
6. ひし形フランジ付きパネルマウントモデル
7. エルボーピン付きPCB溶接モデル
8. ストレートピン付きPCB溶接モデル
9. ライトアングル付きパネルマウントモデル--フロントマウント
10. 防水ケーブルドッキングモデル
11. 防水パネルマウントモデル
12. ライトアングル付きパネルマウントモデル--リアマウント
