商品の詳細:
お支払配送条件:
|
| 定格電流: | 4~7A | 動作電圧: | 200V |
|---|---|---|---|
| 耐電圧: | 1500V | 取り付け穴: | 16ミリメートル |
| 適用温度: | -50℃~+70℃ | 該当するケーブル: | Φ7.5mm |
| 配線方法: | 溶接 | 接続スタイル: | 男性から女性へ |
| ハイライト: | M16 丸型コネクタ 10ピン,M16 丸型コネクタ 200V,M16 10ピン 丸型コネクタ |
||

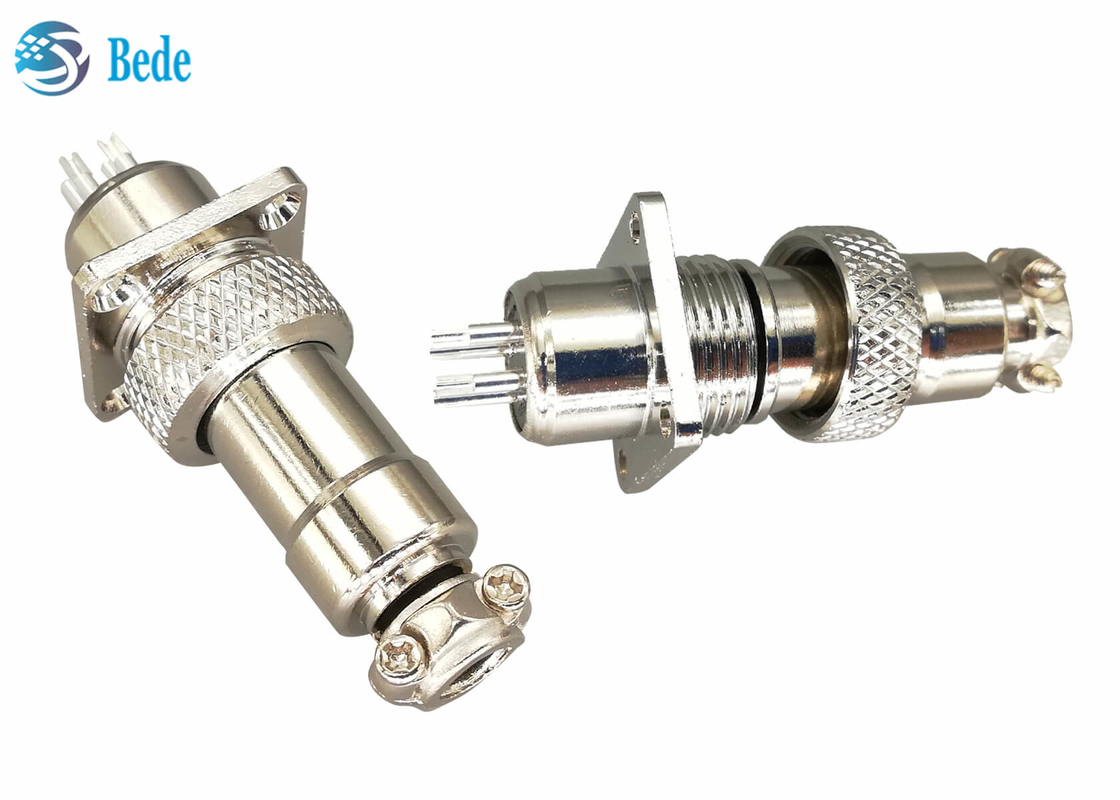

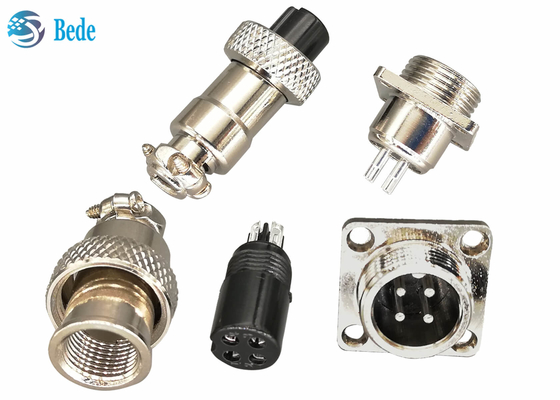

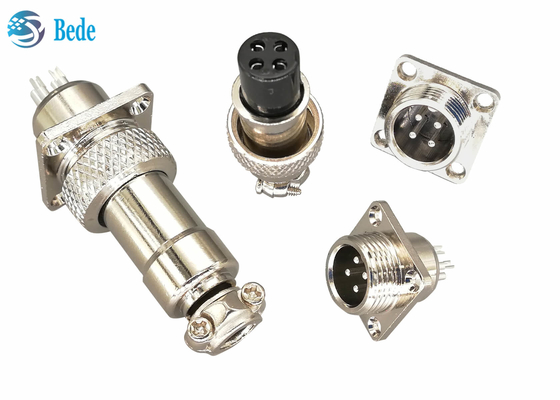

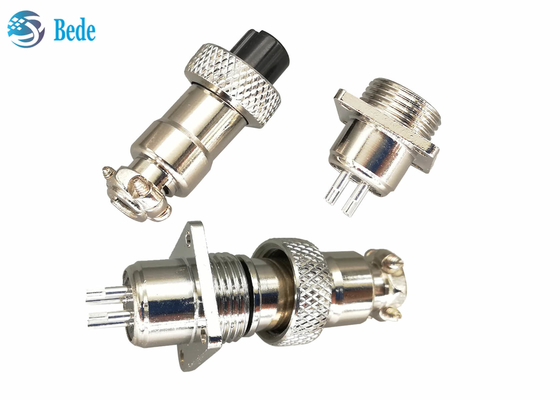

M16丸型コネクタ、角フランジパネルマウントコネクタ 2～10ピン 200V
説明
1. パネルマウント端に角フランジが付いたケーブル対パネルコネクタ
2. 高品質、耐電圧1500V、動作電圧200V
3. コンタクトピンは銀メッキ銅製で、高い導電性と低い接触抵抗を実現
4. 配線方法は溶接で、外径7.5mm以下のケーブルに適しています
5. シェル材質はニッケルメッキの亜鉛合金、シルバーカラー、ご希望に応じてブラックカラーも利用可能
注意: フランジ取り付け用のネジ、ワッシャー、ナットが付属しています。パネルカットアウトについては、以下の画像を参照してください。
電気データ
| ピン | 2ピン 3ピン | 4ピン | 5ピン | 6 7 8 9 10 ピン |
| 定格電流 | 7A | 5A | 5A | 4A |
| 動作電圧 | 200V | |||
| 接触抵抗 | 3mΩ 最大 | |||
| 絶縁抵抗 | 1500MΩ | |||
| 耐電圧 | 1500V | |||
| コンタクト穴サイズ Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
すべてのおなじみの
GX16航空コネクタ、M16丸型コネクタについて、すべてのモデルは以下の通りです。ご興味があれば、お気軽にお問い合わせいただくか、製品カタログに戻って詳細をご確認ください。
1. パネルマウントモデル - フロントマウント
2. ケーブルドッキングモデル
3. パネルマウントモデル - リアマウント
4. 丸型フランジ付きパネルマウントモデル
5. 角型フランジ付きパネルマウントモデル
6. ひし形フランジ付きパネルマウントモデル
7. エルボピン付きPCB溶接モデル
8. ストレートピン付きPCB溶接モデル
9. 直角付きパネルマウントモデル - フロントマウント
10. 防水ケーブルドッキングモデル
11. 防水パネルマウントモデル
12. 直角付きパネルマウントモデル - リアマウント
