商品の詳細:
お支払配送条件:
|
| 評価される流れ: | 4~7A | 定常電圧: | 200V |
|---|---|---|---|
| 取り付け穴: | M16 | 適当な温度: | -45~+75℃ |
| 適当なケーブル: | Φ7.0mm | 接触抵抗: | 最高0.005Ω |
| 方法をワイヤーで縛ること: | 溶接 | 様式を接続しなさい: | 女性への男性 |
| ハイライト: | M16航空機のケーブル コネクタ,GX16航空機のケーブル コネクタ,gx16航空プラグ10 Pin |
||

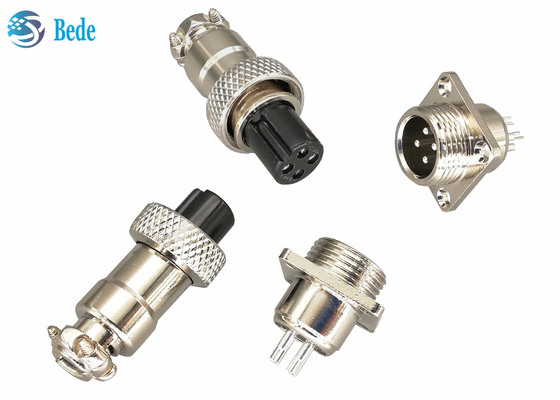

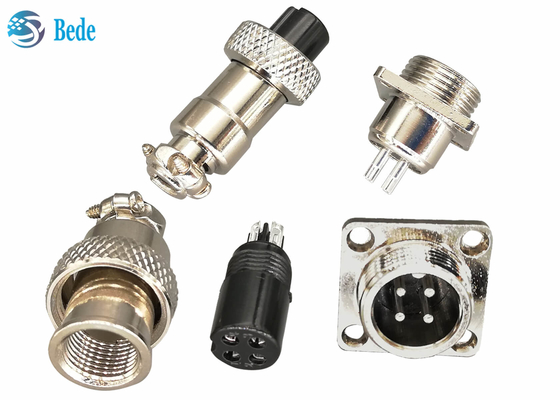

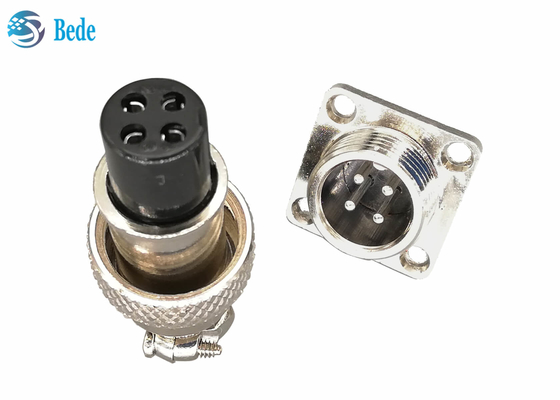

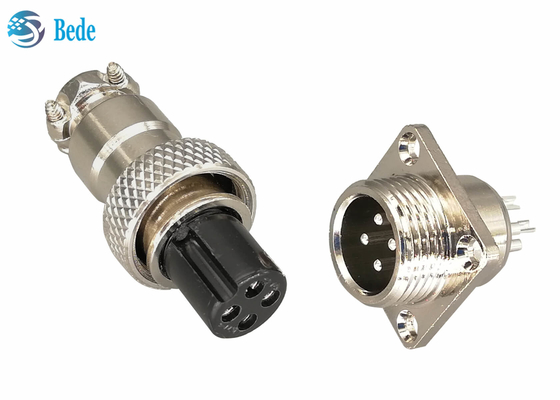

様式2~10 Pinにパネルをはめる正方形のフランジ ケーブルが付いているGX16航空コネクター
構造
メス コネクタ、めっきされるニッケルが付いている亜鉛合金の1.Housing
関係、亜鉛合金およびゴム製材料の後で女性そして男性固定のための2.Nut
3.Femaleコネクター、黒いベークライト材料、
4.Maleコネクター、貝材料はめっきされるニッケルが付いている亜鉛合金である
5.Contactピン、めっきされる材料は銀製と真鍮である
通知:、洗濯機ねじによって来て、フランジの土台、パネル穴開け寸法のためのナットは次のpictrueを参照する
電気データ
| ピン | 2ピン3pin | 4pin | 5pin | 6 7 8 9 10ピン |
| 評価される流れ | 7A | 5A | 5A | 4A |
| 定常電圧 | 200V | |||
| 接触抵抗 | 最高3mΩ | |||
| 絶縁抵抗 | 1500MΩ | |||
| 抵抗電圧 | 1500V | |||
| 接触の穴のサイズΦmm | 2.45 | 2.45 | 2.00 | 1.15 |
すべてにfamilier
GX16航空コネクターについて、M16円コネクター、続くこととしてすべてのモデルは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Panel土台モデル--後部土台
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル--前部土台
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
直角の12.Panel土台モデル--後部土台
