商品の詳細:
お支払配送条件:
|
| 定格電流: | 4~7A | 動作電圧: | 200V |
|---|---|---|---|
| 取り付け穴: | M16 | 適用温度: | -45~+85°C |
| 該当するケーブル: | Φ7.0mm | 防水: | IP68 |
| ハイライト: | GX16ケーブルドッキングコネクタ,GX16航空ドッキングコネクタ,GX 16 航空機用ケーブル接続器 |
||

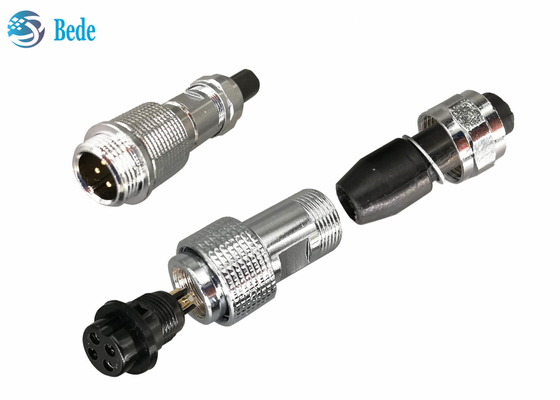

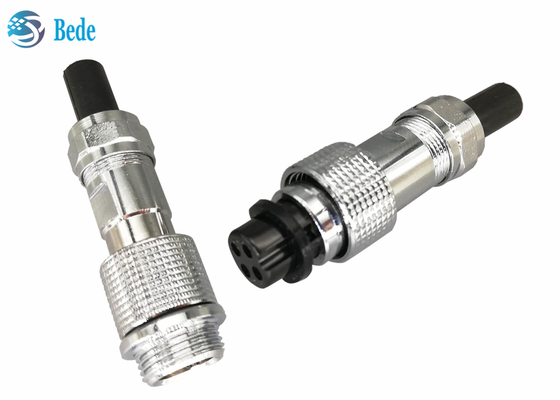

GX16航空コネクタ 防水IP68ケーブルからケーブルドッキングコネクタ スタイル 2~10ピン
S構造
1男性のコネクタ,シェル材料は,ニッケル付金合金で,コンタクトピン材料は,黄金付銅です
2選択用アクセサリー,保護カバー,亜鉛合金,ゴム材料
3防水用Oリング
4女性コネクタ 黒のバケライト素材 コンタクトピンの材料は黄金で青銅
5亜鉛合金でニッケル付きの女性コネクタのホース
6/7/8,防水用ケーブルグリップ部品
注意: すべてのナッツは,接続後に締め付けることが重要です,そうでなければ,防水効果が悪影響を及ぼす可能性があります
電気データ
| ピン | 2ピン 3ピン | 4ピン | 5ピン | 6 7 8 9 10ピン |
| 定数電流 | 7A | 5A | 5A | 4A |
| 動作電圧 | 200V | |||
| 接触抵抗 | 3mΩ 最大 | |||
| 断熱抵抗 | 1500MΩ | |||
| 電圧に耐える | 1500V | |||
| 接触孔の大きさ Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
良く知っている
GX16航空コネクタ,M16円形コネクタについて,私達に連絡してください,またはあなたが興味がある場合は,より多くのことを知る製品カタログに戻る.
1パネルの取り付けモデル - 前置
2ケーブルドッキングモデル
3パネルの取り付けモデル - 後部取り付け
4. 丸いフレンズを持つパネルの取り付けモデル
5方形フレンズ付きのパネル設置モデル
6. ロンブスフレンズ付きのパネルの設置モデル
7. 肘ピン付きPCB溶接モデル
8. ストレートピンのPCB溶接モデル
9. パネルの固定モデル 正角で - 前部設置
10. 防水ケーブルドッキングモデル
11. 防水パネルのマウントモデル
12. パネルの固定モデル 右角で - 後部設置
