商品の詳細:
お支払配送条件:
|
| 評価される流れ: | 4~7A | 定常電圧: | 200V |
|---|---|---|---|
| 取り付け穴: | M16 | 適当な温度: | -45~+85℃ |
| 適当なケーブル: | Φ7.5mm | 防水: | IP68 |
| ハイライト: | IP68 Gx16の航空コネクター,防水Gx16航空コネクター,パネル取り付けGx16の航空コネクター |
||

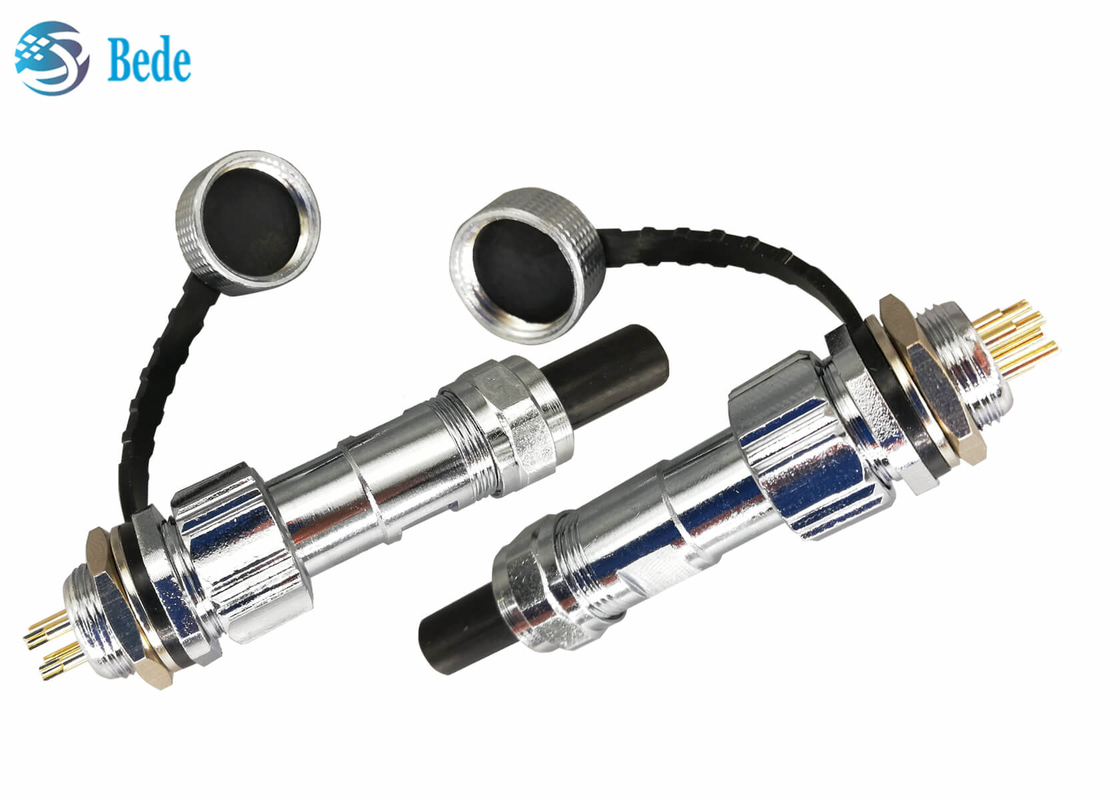

GX16航空コネクターの防水IP68パネル取り付けは2~10 Pinのスタイルを作る

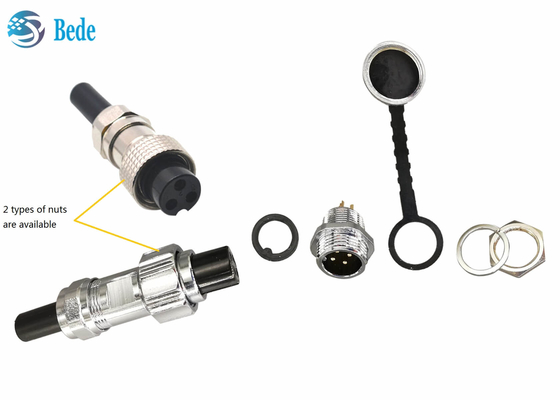

構造
1. 蓋カバーは、鋼鉄部分亜鉛合金材料、プラスチック部分であるゴム製である
2. 防水のためにゴム製Oリング
3. オス・コネクタ、めっきされるニッケルが付いている亜鉛合金材料
4. メス コネクタ、黒い色のbakelte
5. ナット、めっきされるニッケルが付いている亜鉛合金
6.ケーブル、グリップの保護袖5のケーブル一緒に防水のために
7. 洗濯機、ステンレス鋼
8. メス コネクタ、めっきされるニッケルが付いている亜鉛合金のハウジング
9. パネル取り付けのためのナットおよびスプリング ウオッシャー
10. 銀製と真鍮めっきされる接触ピン
電気データ
| ピン | 2ピン3pin | 4pin | 5pin | 6 7 8 9 10ピン |
| 評価される流れ | 7A | 5A | 5A | 4A |
| 定常電圧 | 200V | |||
| 接触抵抗 | 最高3mΩ | |||
| 絶縁抵抗 | 1500MΩ | |||
| 抵抗電圧 | 1500V | |||
| 接触の穴のサイズΦmm | 2.45 | 2.45 | 2.00 | 1.15 |
すべてにfamilier
GX16航空コネクターについて、M16円コネクターは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Panel土台モデル--後部土台
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル--前部土台
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
直角の12.Panel土台モデル--後部土台
