商品の詳細:
お支払配送条件:
|
| 適当なケーブル: | Φ7.5mm | 適当なtemperatrue: | -50℃~+75℃ |
|---|---|---|---|
| 様式: | PCBの溶接 | 評価される流れ: | 7A /2 3pin、5A/4 5pin |
| 定常電圧: | 200V | 取り付け穴: | 16mm |
| ハイライト: | Gx16航空コネクターを溶接するPCB,Gx16航空コネクター5pins,航空プラグ4ピンGx16 |
||

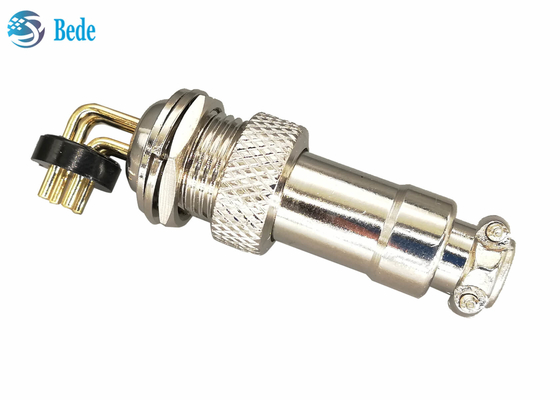

男性90の角度ピンが付いているGX16 PCBの溶接のコネクターおよびメス コネクタ2 3つの4つの5つのピン

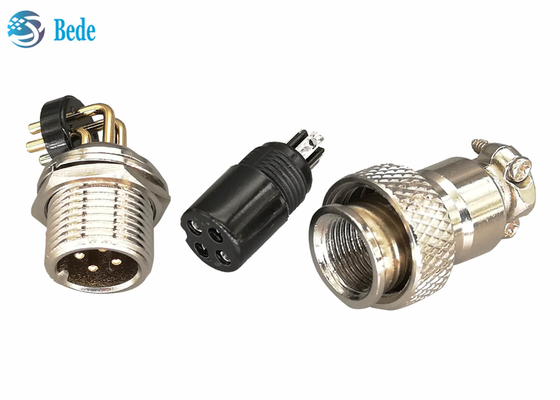

構造
1. PCBを溶接した後パネルに取付けるオス・コネクタは貝材料めっきされるニッケルが付いている亜鉛合金である
パネル取り付けのための2.stainless鋼鉄ナットそして洗濯機、
3.Femaleコネクター、絶縁体は黒い色のベークライトである
固定男性のための4.Nutおよび関係の後の女性
メス コネクタ、ニッケルが付いているzineの合金材料の5.housingはメス コネクタおよびケーブルを修理するために、めっきした
6.contactピン、めっきされる銀製の真鍮材料
電気データ
| ピン | 2ピン | 3ピン | 4ピン | 5ピン |
| 評価される現在/A | 7 | 7 | 5 | 5 |
| 定常電圧/V | 200 | 200 | 200 | 200 |
| 絶縁材resistance/MΩ | 1500 | 1500 | 1500 | 1500 |
| 接触抵抗のmΩ | 3mΩ | |||
| 接触の穴size/mm | 2.45 | 2.45 | 2.45 | 2 |
すべてにfamilier
GX16航空コネクターについて、M16円コネクターは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Rear土台モデル
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル--前部土台
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
直角の12.Panel土台モデル--後部土台
