商品の詳細:
お支払配送条件:
|
| 色: | 銀 | 貝材料: | めっきされるを用いる亜鉛合金 |
|---|---|---|---|
| 絶縁体材料: | ベークライトのプラスチック | 接触ピン: | めっきされる銀製の黄銅 |
| 適用温度: | -50 | +70℃ | ピン: | 6 7 8 9 10 |
| 評価される流れ: | 4A | 定常電圧: | 200V |
| ハイライト: | 後部土台gx16の航空プラグ,gx16航空プラグ200V 4A,Gx16航空コネクター6ピン |
||

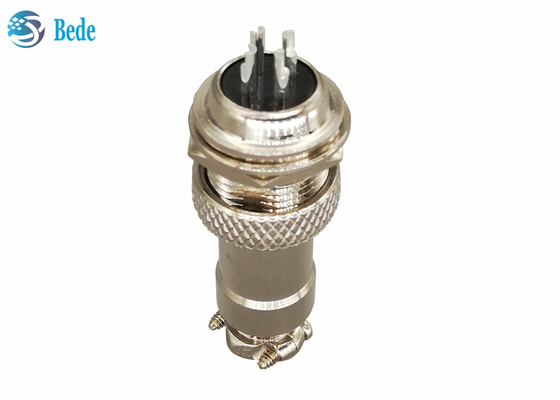

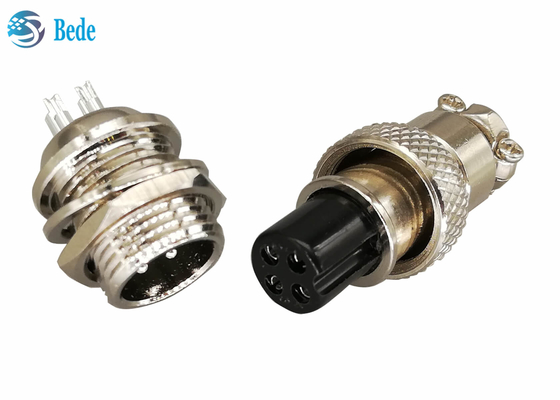

後部取付け様式の航空コネクターの男性および女性のキット6~10のピン200V 4A
製品の説明
1. パネル取り付けのためのconnetorのキット、男性のconnetorおよびワイヤー溶接のための女性のconnetorをワイヤーで縛るパネル
2. パネル取り付け様式はナットによってパネル取り付けの穴を通ることの後で後部土台、留まるである
3.落ちる関係の後でナットによって、固定される軍の質
4. -50のために適した| +70℃のtemperetrue
5. suitaleケーブルの直径Φ7.5mm
6. 主体材料はニッケルによってめっきされる亜鉛合金、軽量および丈夫である
7. 接触ピン材料は銀製のめっきされた、高い伝導性および低い接触抵抗と真鍮である
電気データ
| ピン | 6 | 7 | 8 | 9 | 10 |
| 評価される流れ | 4A | 4A | 4A | 4A | 4A |
| 定常電圧 | 200V | 200V | 200V | 200V | 200V |
| 絶縁抵抗 | 1500V | 1500V | 1500V | 1500V | 1500V |
| 接触抵抗 | ≤3mΩ | ≤5mΩ | |||
| 接触の穴のサイズ | 1.15mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm |
サイズおよびピン位置
続く映像、カスタム化としてプロダクト サイズそしてピン位置は歓迎されている、感じる私達に連絡して自由に。
すべてにfamilier
GX16航空コネクターについて、M16円コネクターは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Rear土台モデル
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル--前部土台
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
直角の12.Panel土台モデル--後部土台
