商品の詳細:
お支払配送条件:
|
| 貝材料: | めっきされるを用いる亜鉛合金 | 絶縁体材料: | ベークライトのプラスチック |
|---|---|---|---|
| 接触ピン: | めっきされる銀製の黄銅 | 適用温度: | -50 | +70℃ |
| ピン: | 2 3 4 5 | 評価される流れ: | 5A / 7A |
| ハイライト: | 亜鉛合金の航空プラグ2ピン,後部取付けの航空プラグ2ピン,亜鉛合金gx16のコネクター3ピン |
||

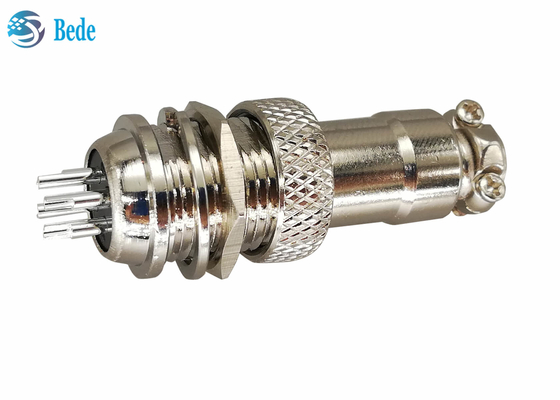

GX16航空コネクターのパネル取り付けは後部取付け様式2を3つの4つの5つのピン置く

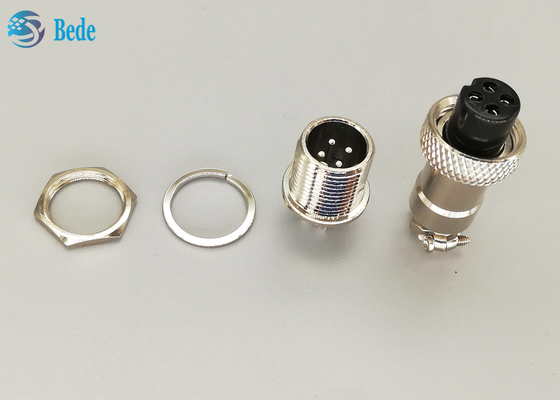

プロダクト構造
1. 接触ピン、銀製のめっきされるを用いる真鍮材料、
2. オス・コネクタ、貝材料はニッケルによってめっきされる亜鉛合金、後部取付け様式である
パネル取り付け、ステンレス鋼材料のための3&4、ナットおよびスプリング ウオッシャー
5. 絶縁体、メス コネクタ、ベークライト材料、背部色、絶縁抵抗大きいより1500 MΩ
6. 関係の後の固定男性そしてメス コネクタのためのナット
5. メス コネクタおよびケーブルの貝は、めっきされる亜鉛が付いている合金材料を亜鉛でメッキする
電気データ
| ピン | 2 | 3 | 4 | 5 |
| 評価される流れ | 7A | 7A | 7A | 7A |
| 定常電圧 | 200V | 200V | 200V | 200V |
| 絶縁抵抗 | 1500V | 1500V | 1500V | 1500V |
| 接触抵抗 | 3mΩ | |||
| 接触の穴のサイズ | 2.45mm | 2.45mm | 2.45mm | 2mm |
サイズおよびピン位置
続く映像、カスタム化としてプロダクト サイズそしてピン位置は歓迎されている、感じる私達に連絡して自由に。
すべてにfamilier
GX16航空コネクターについて、M16円コネクターは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Rear土台モデル
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル--前部土台
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
直角の12.Panel土台モデル--後部土台
