商品の詳細:
お支払配送条件:
|
| 貝材料: | めっきされるを用いる亜鉛合金 | 絶縁体材料: | ベークライト |
|---|---|---|---|
| 接触ピン: | めっきされる銀製の黄銅 | 適用温度: | -50 | +70℃ |
| 取り付け穴: | 16mm | 評価される流れ: | 4 | 7 A |
| ハイライト: | パネルGx16の航空コネクター,Gx16航空コネクター,Gx16航空プラグ2ピン |
||

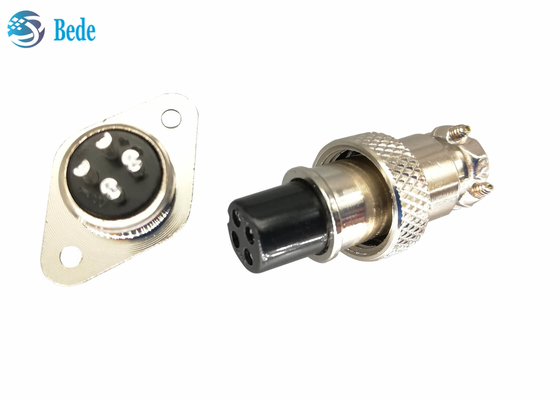

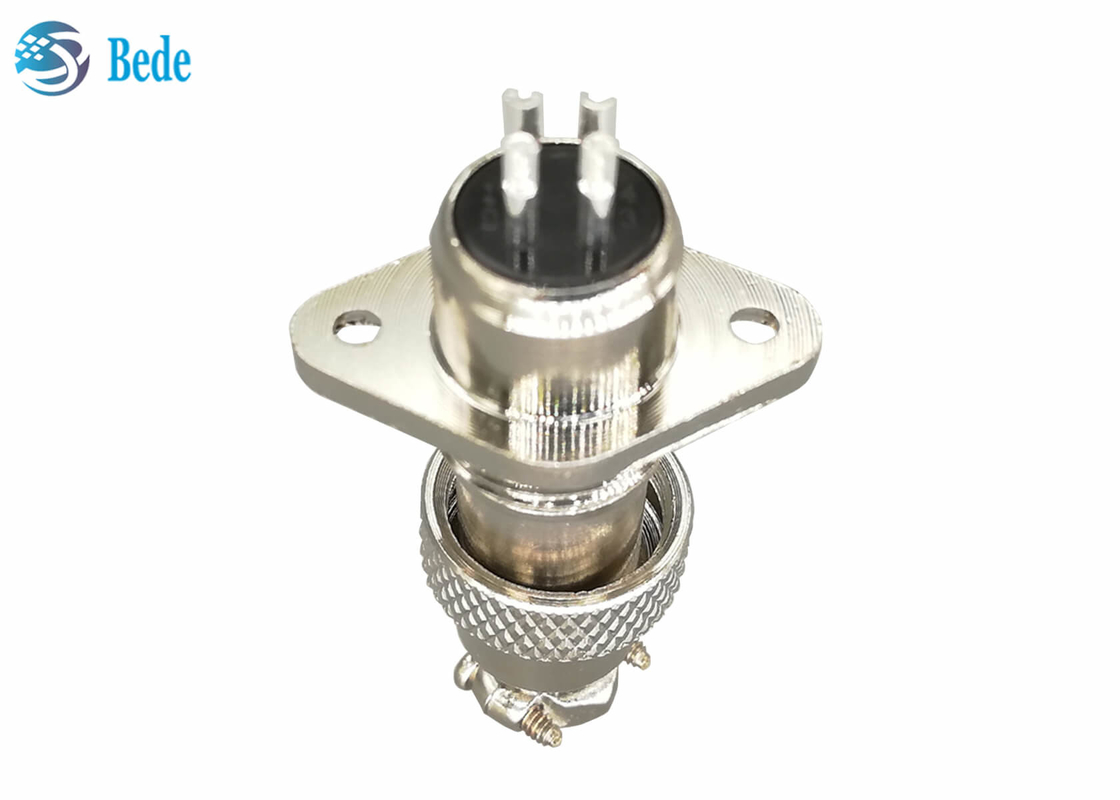

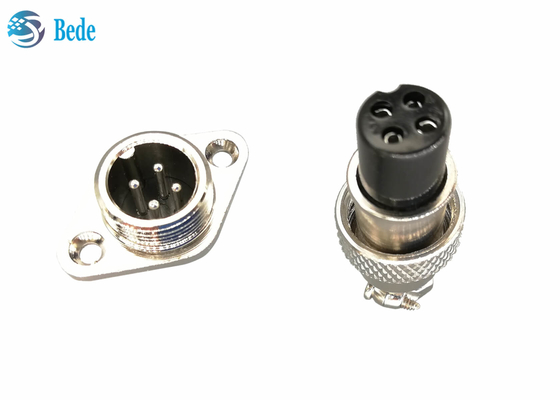

GX16航空コネクターのパネル取り付けのコネクターはひし形のフランジ2~10ピンによって置く
プロダクト構造
1.Contactピン、銀製のめっきされるを用いる真鍮材料、
順序を置く時2.panel土台の端、オス・コネクタ（端はメス コネクタ利用できる、知らせる私達をである）
3. 絶縁体、メス コネクタ、ベークライト材料、
関係の後の固定男性そしてメス コネクタのための4.Nut
メス コネクタの5.Housing、めっきされる亜鉛が付いている亜鉛合金材料
電気データ
| ピン | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 評価される流れ | 7A | 7A | 7A | 7A | 4A | 4A | 4A | 4A | 4A |
| 定常電圧 | 200V | 200V | 200V | 200V | 200V | 200V | 200V | 200V | 200V |
| 絶縁抵抗 | 1500V | 1500V | 1500V | 1500V | 1500V | 2000V | 2000V | 2000V | 2000V |
| 接触抵抗 | 3mΩ | 5mΩ | |||||||
| 接触の穴のサイズ | 2.45mm | 2.45mm | 2.45mm | 2mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm |
すべてにfamilier
GX16航空コネクターについて、M16円コネクターは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Rear土台モデル
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
