商品の詳細:
お支払配送条件:
|
| ピン: | 8pin | ワイヤ・ゲージ: | 22AWG |
|---|---|---|---|
| 防水: | IP68 | 評価される流れ: | 3A |
| 絶縁抵抗: | 5MΩ | 接触抵抗: | 最高3Ω |
| ハイライト: | 8pin aisgはケーブルを浸水する,女性のaisgはケーブルを浸水する,8pinは制御ケーブルを浸水する |
||

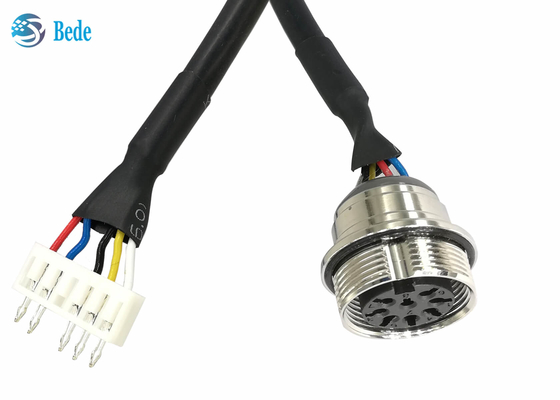

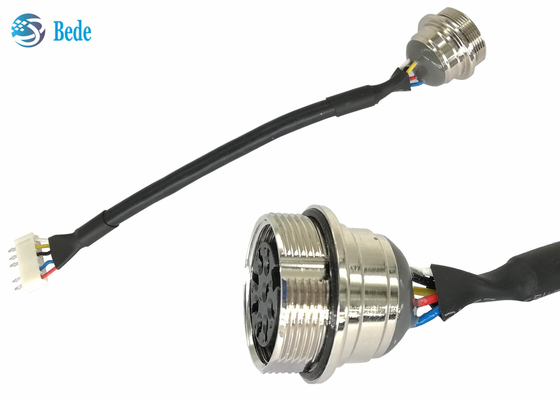

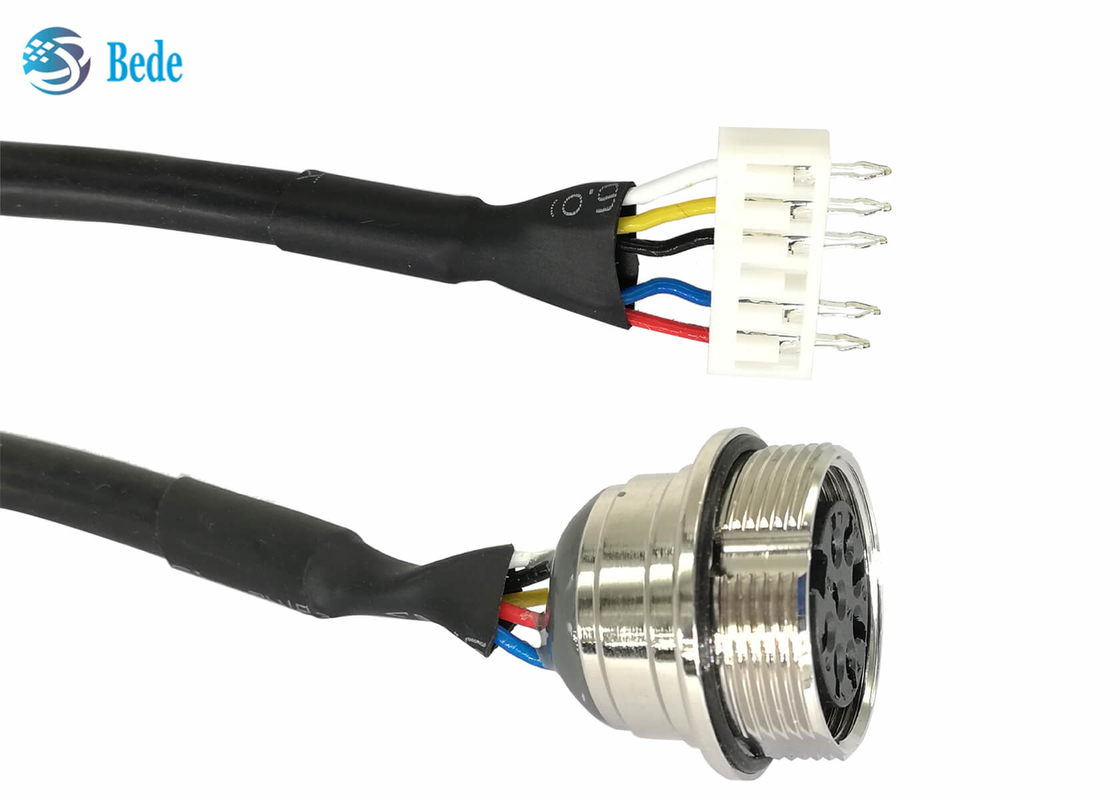

RETは6つのピンひだターミナルにAISG 8 Pinの女性の接触をケーブルで通信する
構造
1. ケーブル、在庫およびカスタム化の長さ80および105mmは利用できる。ケーブルの出口の直径は6.8mmの5つの中心、アルミニウム マグネシウムの合金の作った、適用範囲率は85%より大きい層の保護のジャケットであり
2.熱収縮の管、黒い色またはカスタマイズされる
3.防水のためのエポキシ樹脂から、成っている密封剤
4. 防水のために使用されるOリング、ゴム製
AISGのメス コネクタの5.Shell、めっきされるニッケルが付いている銅材料
6. AISGのメス コネクタ、PBT材料の絶縁体
7. ひだターミナル、必要に応じてカスタム化は歓迎されている
8. pleted銀製と真鍮ひだターミナルのピンに連絡しなさい

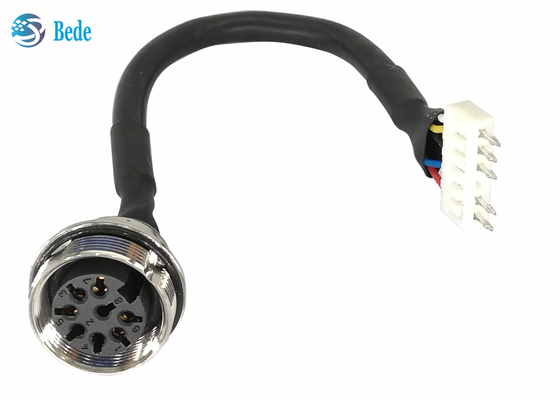

Pinの位置
女性ピン レイアウトはDIN EN 61076-2-106:2012-04の変形08-aに基づいている。女性ピン2、4および8はない
AISGの適用のための使用、しかしそれはことDIN EN 61076-2-を一致する十分に付オス・コネクタ保障されなければならない
106:2012-04の変形08-aはプラグイン可能である。
| ピンいいえ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ワイヤー色 | 青 | 接続しないため | 白い | 接続しないため | 茶色 | 赤い | 黒い | 接続しないため |
サイズ
AISG C485 4.1.1.3様式A3を一致する女性のconnetorのサイズ
