商品の詳細:
お支払配送条件:
|
| 配線方法: | 溶接 | ピン: | 5 |
|---|---|---|---|
| スタイル: | 後部設置 | 取り付け穴: | 18mm |
| 長さ: | 100mm | 接触抵抗: | 3Ωmax |
| ハイライト: | ベッド 5ピン RETケーブル,パネルの設置 RETケーブル,5ピンのAISG RETケーブル |
||

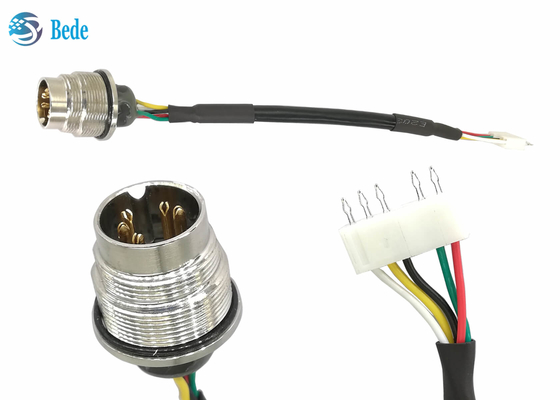

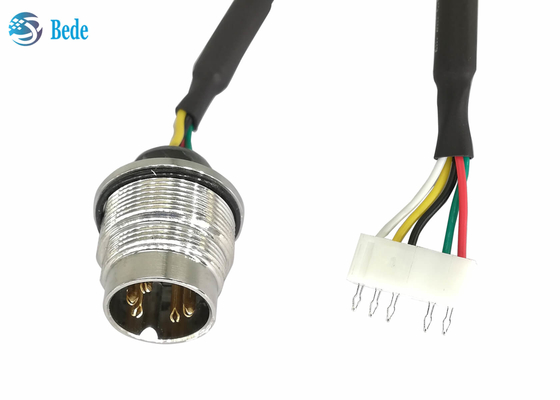

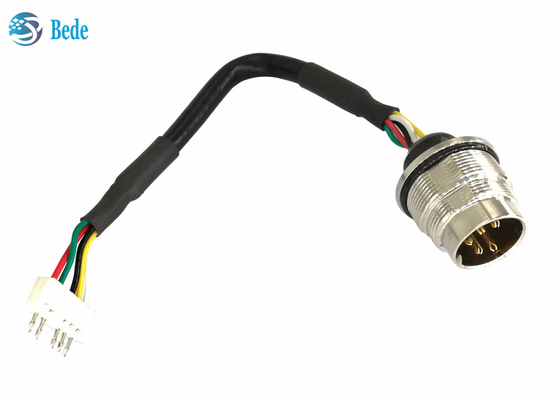

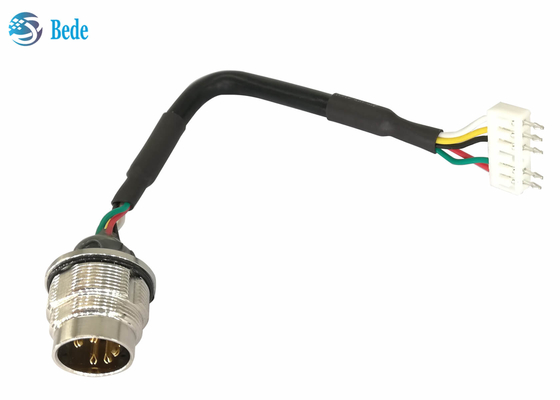

AISG RETケーブル AISG リアパネル取り付け オスコンタクトから5ピン圧着端子へ
構造
1. AISGコネクタのコンタクトピン、真鍮に金メッキ
2. AISGオスコネクタのハウジング、銅にニッケルメッキ
3. 防水用Oリング、ゴム素材
4. ワイヤーを密閉し防水するためのエポキシ接着剤
5. 熱収縮チューブ、色と長さはカスタマイズ可能
6. シールド付きケーブルジャケット、ケーブルゲージ5*22AWG
7. 圧着端子のコンタクトピン、真鍮に銀メッキ
8. 6ピン圧着端子、3番ピンは未接続。 この端子の端子台はカスタマイズ可能

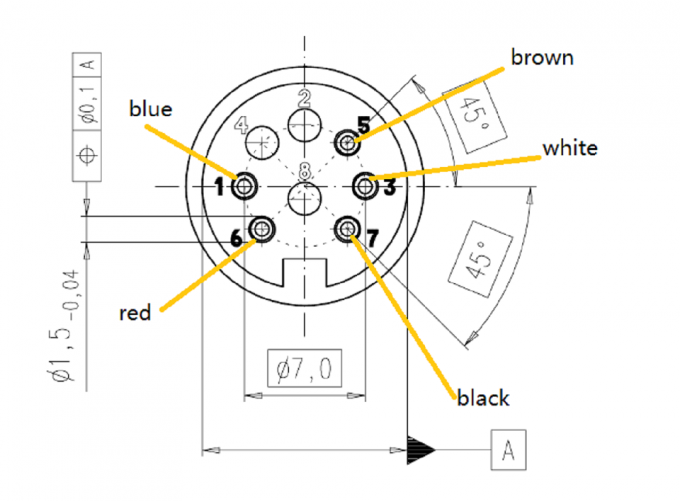

ピン配置
オスのピンレイアウトはDIN EN 61076-2-106:2012-04バリアント08-aに基づいています。オスのピン2、4、8はAISGアプリケーションでは使用されません。オスのピン1は、古いバージョンとの互換性を維持するためにのみ必要であり、新しい構造には使用しないでください。 AISG仕様によるピン割り当て。
