商品の詳細:
お支払配送条件:
|
| ハウジング材質: | クロムメッキ亜鉛合金 | 接点材質: | 金色のメッキ付きの真鍮 |
|---|---|---|---|
| 断熱材: | PPSのプラスチック | 適用温度: | -45℃～+75℃ |
| 定格電流: | 5A | 定格電圧: | 500V |
| ワイヤリングタイプ: | 溶接 | モデル: | パネルのマウント |
| ハイライト: | 7ピン回形接続器 500V,7ピン回形接続器 WS16,BEDE 円形コネクタ 7ピン |
||

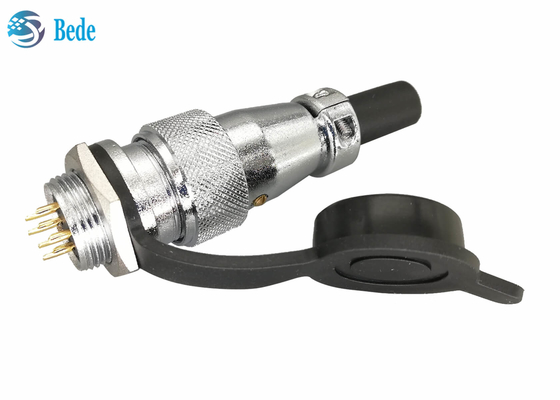

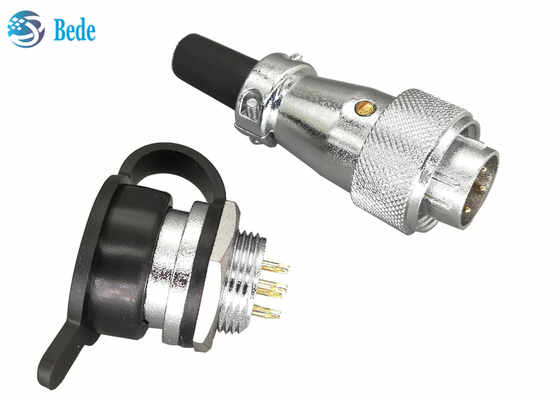

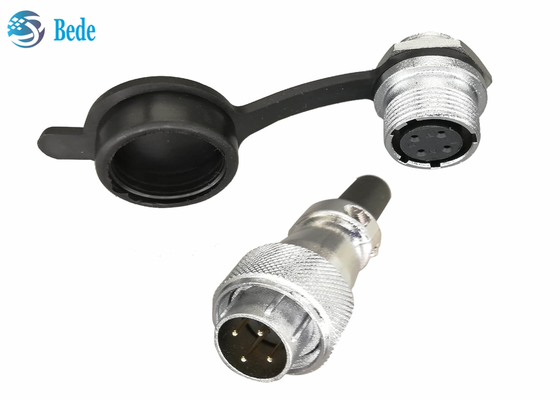

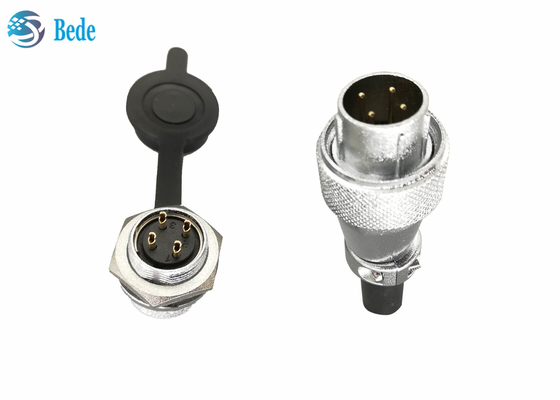

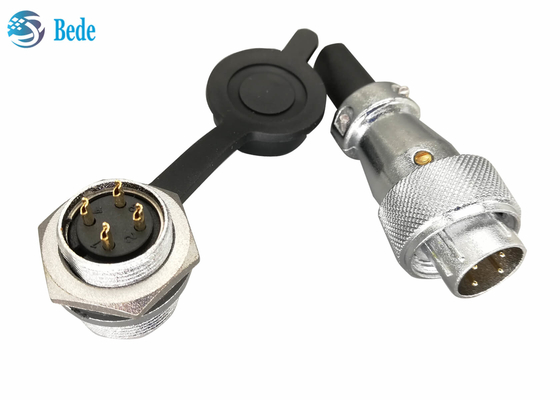

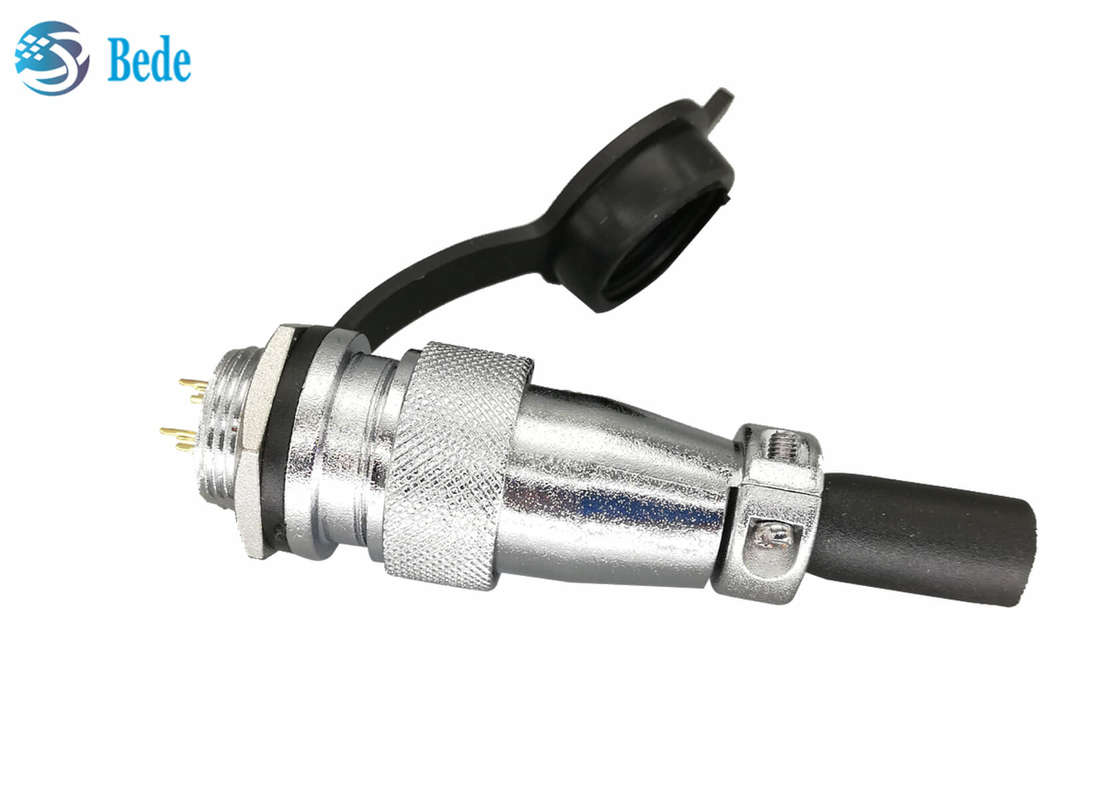

WS16 丸型コネクタ ダストカバー付き パネル取り付けコネクタ 5 6 7 ピン 5A 500V
製品の説明
製品サイズ
配線端： ΦD=21 L=44.8mm Φd max=10mm
パネル取り付け端： d=M16 D=M18 Cmax= 5mm L= 9.7mm L1=26 mm L2= 22mm B= 21mm
取り付け穴： Φd=16mm h=15.4mm
注意
当社のデフォルトでは、配線端はオスコネクタ、パネル取り付け端はメスコネクタです。以下の図Aタイプのように、Bタイプが必要な場合は、事前にお問い合わせください。
電気データ
| ピン | 定格電流 | 定格電圧 | 耐電圧 | 動作電圧 | 電線断面積 (AWG) |
| 5 | 5A | 500V | 1500V | 500V | 18 |
| 6 | 5A | 500V | 1500V | 500V | 18 |
| 7 | 5A | 500V | 1200V | 400V | 18 |
類似製品
このページでは、WS16、WS20、WS24、WS28も販売しています。 このシリーズには、ワイヤードッキングモード、角フランジモードも含まれています。ご興味のある方はお気軽にお問い合わせください。
