| ハウジング材質: | クロムメッキ亜鉛合金 | 接点材質: | 金色のメッキ付きの真鍮 |
|---|---|---|---|
| 断熱材: | PPSのプラスチック | 適用温度: | -50~+80°C |
| 定格電流: | 10A | 定格電圧: | 500V |
| ハイライト: | クロムメッキ 3 ピン丸型コネクタ,2 ピン丸型コネクタ 500V,丸型コネクタ 4 ピン 500V |
||

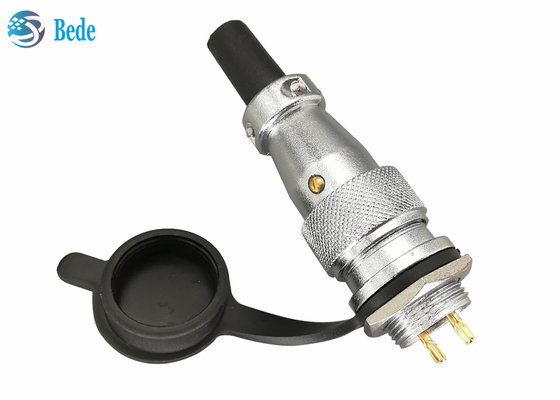

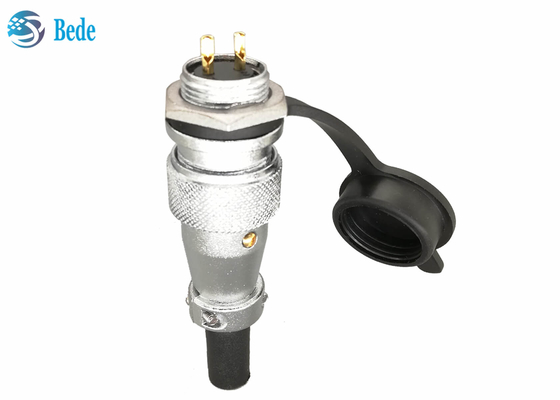

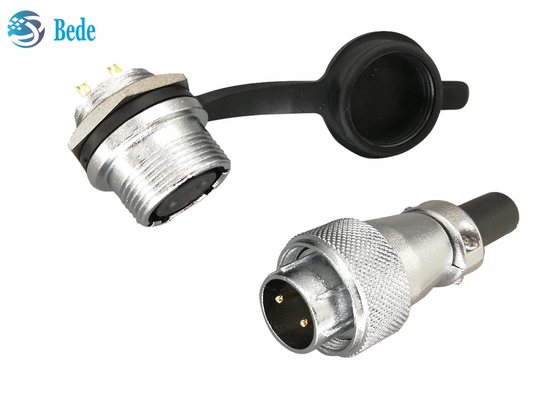

WS16 丸型コネクタ パネルマウントコネクタ 2 3 4 ピン 10A 500V ダストカバー付き

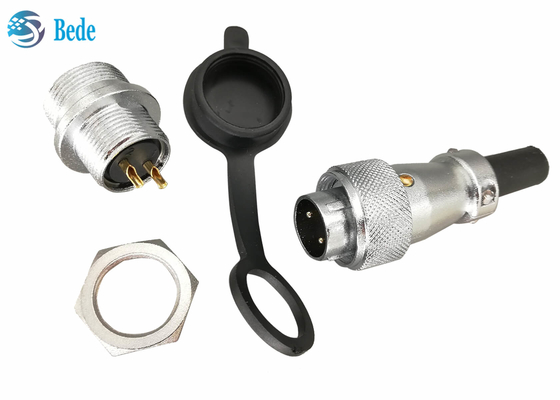

製品構造
1. ダストカバー、PVCソフトプラスチック
2&3. オス/メスコネクタ用ハウジング、亜鉛合金クロムメッキ、内部絶縁材はPPSプラスチック
4. ナット、亜鉛合金クロムメッキ、オスとメスの接続後に固定するために使用
5. ハウジング、亜鉛合金クロムメッキ、オス端とケーブルを固定するために使用
6. ケーブル保護スリーブ、PVCソフトプラスチック、ケーブル直径6mmに対応
7. パネルマウント用ナット
8. コンタクトピン、真鍮素材金メッキ
製品サイズ
配線端： ΦD=21 L=44.8mm Φd max=10mm
パネルマウント端： d=M16 D=M18 Cmax= 5mm L= 9.7mm L1=26 mm L2= 22mm B= 21mm
取り付け穴： Φd=16mm h=15.4mm
注意
デフォルトでは、配線端はオスコネクタ、パネルマウント端はメスコネクタです。以下の図Aタイプのように、Bタイプが必要な場合は、事前にお問い合わせください。
電気データ
| ピン | 定格電流 | 定格電圧 | コンタクト穴径 | 接触抵抗 | 電線断面積 (AWG) |
| 2 / 3 | 10A | 500V | φ1.5 | 2.5mΩ | 14 |
| 4 | 5A | 500V | φ1.0 | 5mΩ | 18 |
類似製品
このページでは、WS16、WS20、WS24、WS28も販売しています。このシリーズには、ワイヤードッキングモード、角フランジモードも含まれています。ご興味のある方はお気軽にお問い合わせください。
