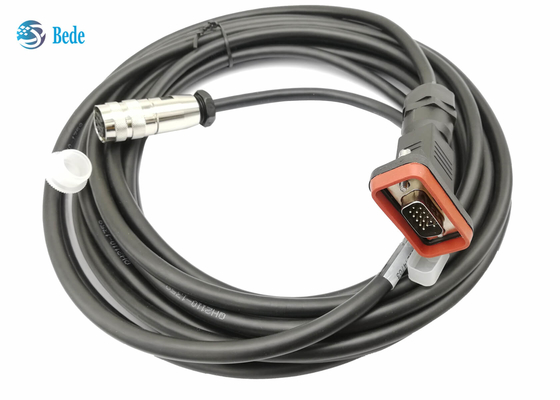

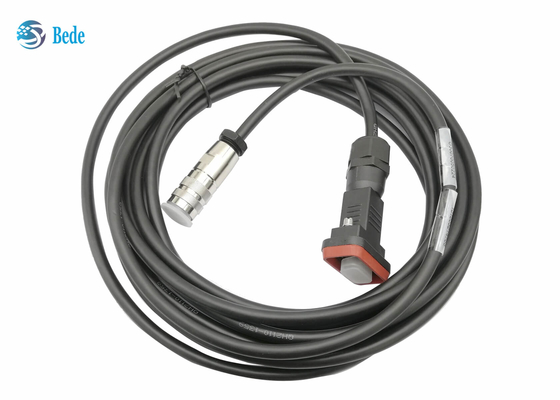

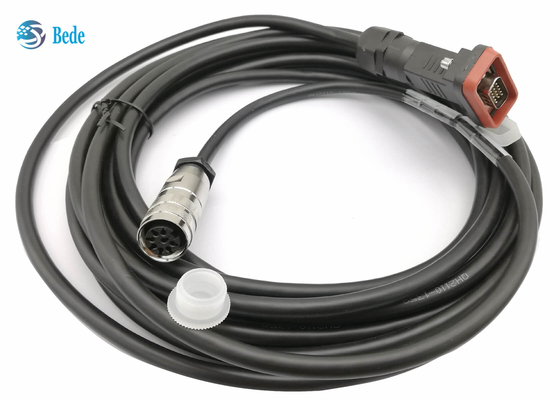

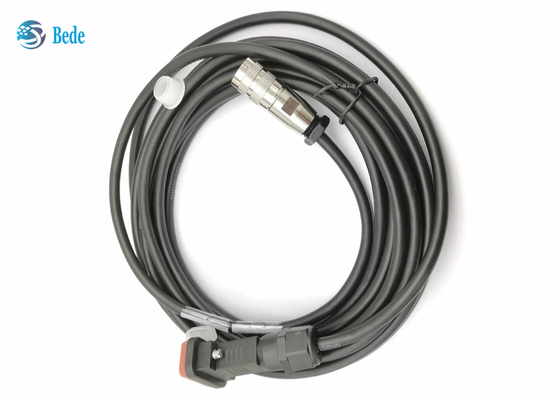

RET制御ジャンパーAISGはAISG 8 Pinの女性の6メートルにDB15男性をケーブルで通信する

AISG 8 Pinの女性の6メートルへのAISG RET制御ジャンパー線DB15の男性

記述

    RET （遠隔電気傾き）のシステム コンポーネントにRCU （リモート・コントロール単位）およびRRU （遠隔無線単位）、供給データおよび力接続するために使用されるこのAISGケーブル（アンテナ インターフェイス規格のグループ）。 3G、4Gおよび5G ESCアンテナのために適した3G、4Gおよび5Gネットワークのその広く利用された、特にタワーのアンプおよび基地局装置。

    私達はそれ、3M、6M、10Mのシリーズ長さを等のフット サイズがまたカスタマイズすることができる感じる私達に連絡して自由に提供する。

利点

• アンテナ基地局、-40°C | +85°Cが付いている複雑な環境のために適した
• 長期屋外の環境、炎-抑制剤、防水紫外線老化する抵抗のために適した
• 良質のコネクターは、合う生命500回以上である

電気データ

ケーブルについて:

1. 4つの中心は、直径8mm、アルミニウム マグネシウムの合金の盾の層と、適用範囲85%以上ケーブルで通信する
2. 内部のコンダクターは錫メッキされた銅線であるよい電気伝導率がある
3. 一般的なケーブル変数は次映像に示すように、それである2 x 0.75mmある2（20 AWG）座礁させた（力） 2 x 0.25mm2（23 AWG）ツイスト ペア（データ） 6コンダクター ケーブル7mm （0.26インチ）の直径
4. 私達はまたコストを削減するために別の低標準的なケーブルを提供する: 2 x 0.41mm2（21AWG）座礁させた（力） 2 x 0.21mm2（24のAWG）ツイスト ペア（データ） 6コンダクター ケーブル7mm （0.26インチ）の直径
5. ケーブルの外のjecketについて、あなたの意見のためのPUまたはポリ塩化ビニール材料がある、PUの性能はよりよく、ポリ塩化ビニールの価格はより低い

コネクターについて:

AISGの指定C485 V1.1を一致して、女性ピン レイアウトはDIN EN 61076-2-106:2012-04の変形08-aのピン2に基づいている、4つおよび8つはAISGの適用のために使用中ではないが、DIN EN 61076-2-106:2012-04の変形08-aを一致する十分に付オス・コネクタがプラグイン可能であることが保障されなければならない;  ピン1は新建設のために、より古い版に両立性を保つ必要があってただ使用されない。

機械特性
