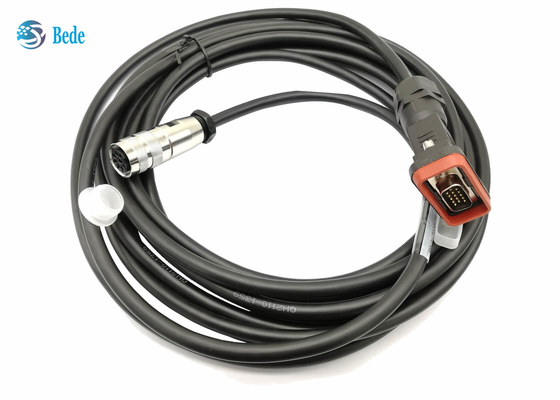

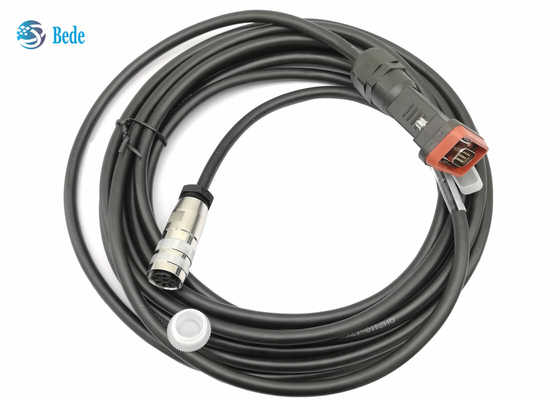

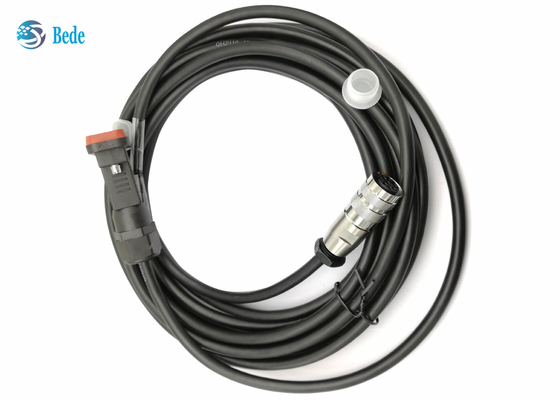

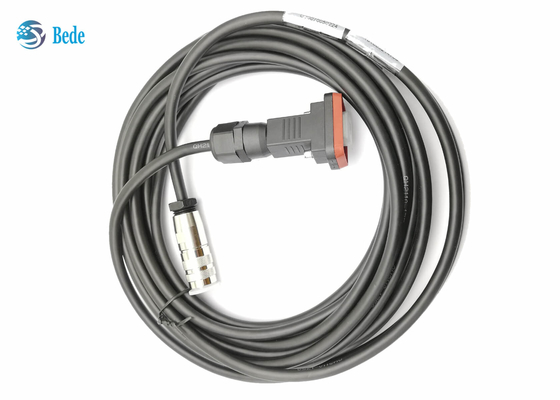

AISG 8 Pin女性AISGへのD補助的な15のPinの男性はアンテナ基地局のためにケーブルで通信する

アンテナ基地局のためのAISG 8ピン女性AISGケーブルへのD補助的な15のピン男性

記述

    RET （遠隔電気傾き）のシステム コンポーネントにRCU （リモート・コントロール単位）およびRRU （遠隔無線単位）、供給データおよび力接続するために使用されるこのAISGケーブル（アンテナ インターフェイス規格のグループ）。 3G、4Gおよび5G ESCアンテナのために適した3G、4Gおよび5Gネットワークのその広く利用された、特にタワーのアンプおよび基地局装置。

利点

• 長さはバイヤーの異なった条件を満たすためにカスタマイズすることができる
• アンテナ基地局、-40°C | +85°Cが付いている複雑な環境のために適した
• 紫外線抵抗力がある、長期屋外の環境のために適した
• 炎-抑制等級はUL94-V0に合致する
• 良質のコネクターは、合う生命500回以上である
• 塩水噴霧試験168Hの異常な現象無し

電気データ

ケーブルについて:

1. 4つの中心は、直径8mm、アルミニウム マグネシウムの合金の盾の層と、適用範囲85%以上ケーブルで通信する
2. 内部のコンダクターは錫メッキされた銅線であるよい電気伝導率がある
3. 一般的なケーブル変数は次映像に示すように、それである2 x 0.75mmある2（20 AWG）座礁させた（力） 2 x 0.25mm2（23 AWG）ツイスト ペア（データ） 6コンダクター ケーブル7mm （0.26インチ）の直径
4. 私達はまたコストを削減するために別の低標準的なケーブルを提供する: 2 x 0.41mm2（21AWG）座礁させた（力） 2 x 0.21mm2（24のAWG）ツイスト ペア（データ） 6コンダクター ケーブル7mm （0.26インチ）の直径
5. ケーブルの外のjecketについて、あなたの意見のためのPUまたはポリ塩化ビニール材料がある、PUの性能はよりよく、ポリ塩化ビニールの価格はより低い

コネクターについて:

1. AISGの指定を一致するピン アサイン。
2.    女性ピン レイアウトはDIN EN 61076-2-106:2012-04の変形08-aに基づいている。女性ピン2、4および8はAISGの適用のために使用中ではないが、DIN EN 61076-2-106:2012-04の変形08-aを一致する十分に付オス・コネクタがプラグイン可能であることが保障されなければならない。
3.   Pin 1は新建設のために、より古い版に両立性を保つ必要があってただ使用されない。
4. より多くの情報に関してはAISG C485 V1.1を参照しなさい
