商品の詳細:
お支払配送条件:
|
| 貝材料: | めっきされるニッケルが付いている亜鉛合金 | 絶縁体材料: | 黒いベークライト |
|---|---|---|---|
| ピン材料: | 銀製のめっきされた黄銅 | 適当なワイヤー: | Φ7.5mm |
| 適当なtemperatrue: | -55~+75℃ | ピン: | 2~6 |
| ハイライト: | gx16航空プラグ4 Pin,航空プラグ4ピン6 Pin,GX16航空コネクター2ピン |
||

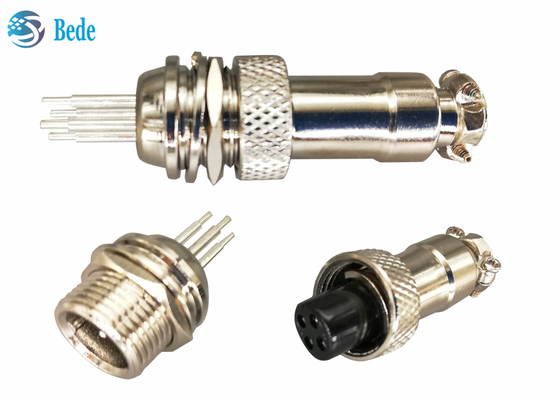

女性の航空コネクターのキットGX16 PCBの溶接様式2への男性3 4 5 6 Pin

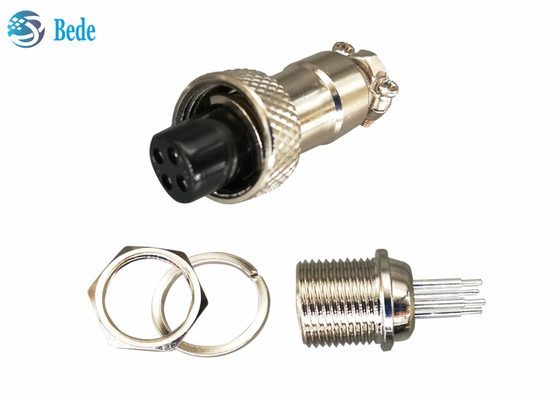

プロダクト構造
溶接するPCBめっきされる銀製の真鍮材料のための1.contactピン
2. オス・コネクタ、後部取付けのタイプ、パネル穴開け寸法16mm
パネルの固定オス・コネクタのための3.Washerそしてナット
4.Bakelite絶縁体
メス コネクタのための5.Housing
電気日付
| ピン | 2 | 3 | 4 | 5 | 6 |
| 評価される流れ | 7A | 7A | 5A | 5A | 4A |
| 定常電圧 | 200V | 200V | 200V | 200V | 200V |
| 絶縁抵抗 | 1500V | 1500V | 1500V | 1500V | 1500V |
| 接触抵抗 | 3mΩ | ||||
| 接触の穴のサイズ | 2.45mm | 2.45mm | 2.45mm | 2mm | 1.15mm |
材料および表面処理
| 部品 | 材料 | 表面処理 |
| 貝 | 亜鉛合金 | めっきされるニッケル |
| 絶縁体 | ベークライト | 非 |
| 接触ピン | 黄銅 | めっきされる銀製 |
すべてにfamilier
GX16航空コネクターについて、M16円コネクターは、興味があるかどうかもっと知るために製品カタログへの私達、またはリターンに連絡して自由に感じる。
1.Panel土台モデル--前部土台
2.Cableドッキング モデル
3.Panel土台モデル--後部土台
円形のフランジが付いている4.Panel土台モデル
正方形のフランジが付いている5.Panel土台モデル
ひし形のフランジが付いている6.Panel土台モデル
肘ピンが付いている7.PCB溶接モデル
まっすぐなピンが付いている8.PCB溶接モデル
直角の9.Panel土台モデル--前部土台
10.Waterproofケーブルのドッキング モデル
11.Waterproofパネルの台紙モデル
直角の12.Panel土台モデル--後部土台
