商品の詳細:
お支払配送条件:
|
| 接触材料: | 金メッキ真鍮 | 圧縮機タイプ: | 溶接 |
|---|---|---|---|
| Retedの電圧: | 500V | 適用される温度: | -55°C ~ +105°C |
| 設置: | 迅速な設置 | 材料: | 亜鉛合金 |
| 防水性: | IP68 | 色: | 濃緑色 |
| ハイライト: | 女性用円筒糸コネクター,男性の円形スレッドコネクター,USSR 軍用シリーズ 円線連結器 |
||

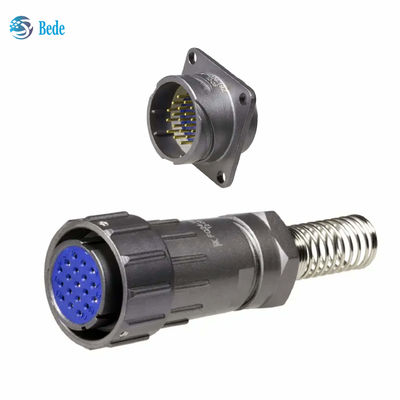

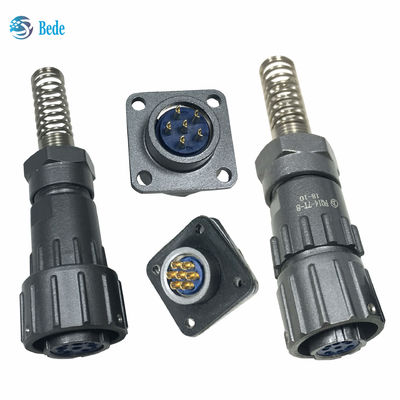

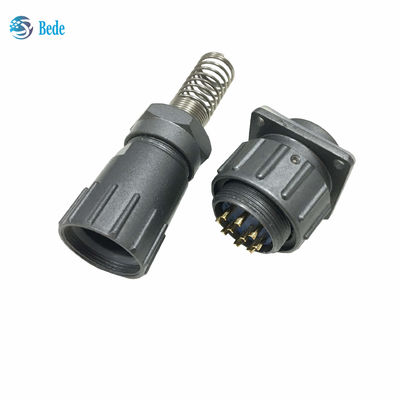

FQシリーズ ソ連軍用シリーズ 円線線連結器 男性と女性セット
FQコネクタの簡潔な紹介
FQシリーズの防水円形電気コネクタはDZ4Q/RE008-84規格に準拠し,高信頼性のリスの檻型,先進的な構造と高信頼性を採用しています.
接触抵抗が低く,振動防止,衝撃防止,密封性が強い,プラグシートの接続が速いなど,使いやすくて操作が簡単な製品電気接続の間の様々な電子機器に広く使用されています.
| 部品名 | 材料 |
| 接触ピン | 黄金で覆われた銅 |
| シェル | 亜鉛合金 塗装 |
| ワイヤーケージ | ステンレス鋼のスプリング |
| 密封材料 | シリコンゴム |
ピンの分布とランニング電流
FQ 14 FQ 14シリーズのコネクタは2~9ピンで利用できます
FQ 18シリーズのコネクタは2~7ピンと12ピンで利用できます
FQ 24 シリーズのコネクタは 4 種類で提供されています.5,6,8,1019と26ピン
FQ 30シリーズのコネクタは9, 14, 32, 42, 55ピンで提供されています
FQシリーズプラグとソケットとサイズ

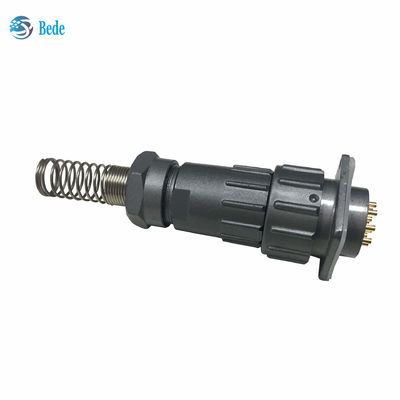

1ストレートワイヤのスプリングプラグ
| タイプ | ΦD1/mm | L1/mm | Φd ケーブルのシールシールド/mm |
| FQ14 | 21 | 47/50 | Φ5,6,7,8 |
| FQ18 | 27 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 68 | Φ 14, 16, 18 |

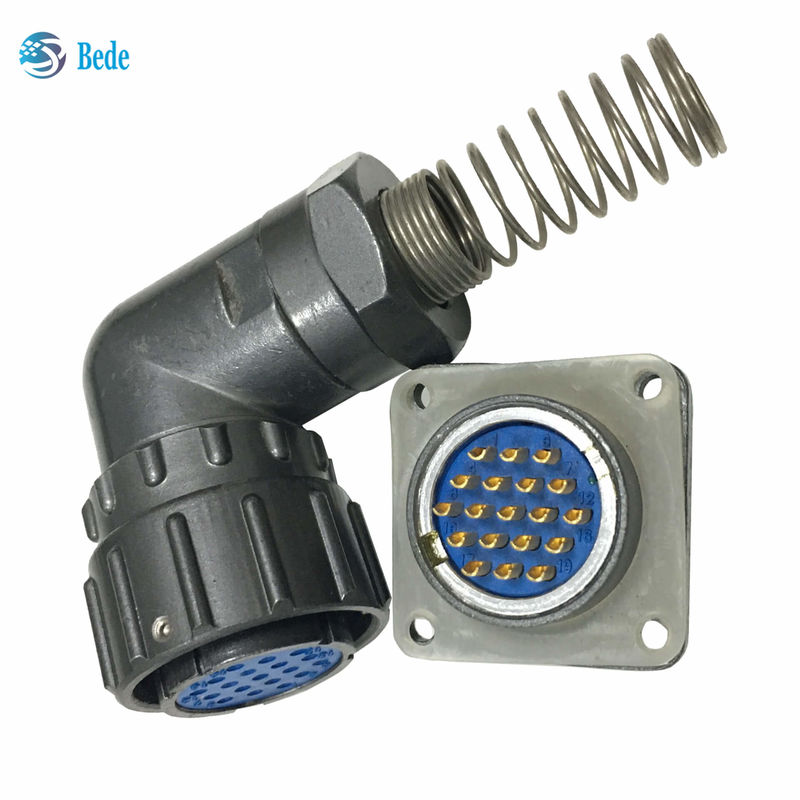

2.右角のワイヤのスプリングプラグ
| タイプ | ΦD1/mm | L2/mm | L3/mm | Φd ケーブルのシールシールド/mm |
| FQ14 | 21 | 38.3 | 37 | Φ 6,7,8 |
| FQ18 | 27 | 43.8 | 38 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 55.8 | 45 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 57.8 | 50 | Φ 14, 16, 18 |
3スクウェア・フレンズ容器
| タイプ | a/mm | b/mm | ΦD2/mm |
| FQ14 | 17±0 だった2 | 24 | 14 |
| FQ18 | 20±02 | 27 | 18 |
| FQ24 | 26±02 | 33 | 24 |
| FQ30 | 31±02 | 38 | 30 |
4. ケーブル容器 方角フレンズ
| タイプ | ΦD3/mm | L1/mm | Φd ケーブルのシールシールド/mm |
| FQ14 |
19.7 |
47/50 | Φ5,6,7,8 |
| FQ18 | 23.8 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 30 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 36 | 68 | Φ 14, 16, 18 |
5円形容器
| タイプ | ΦD3/mm | M について | ΦD2/mm | C/mm |
| FQ14 | 19.7 | M14 | 14 | 13.2 |
| FQ18 | 23.8 | M18 | 18 | 17.2 |
| FQ24 | 30 | M24 | 24 | 23.2 |
| FQ30 | 36 | M30 | 30 | 29.2 |
テクニカル特徴
温度: -55°C ~ +105°C
相対湿度:40°Cで98±3%
振動: 10〜2000Hz 150m/s2
衝撃: 500m/s2
大気: 1 KPa
抵抗:0.1MΩ分
耐久性: 500 サイクル
